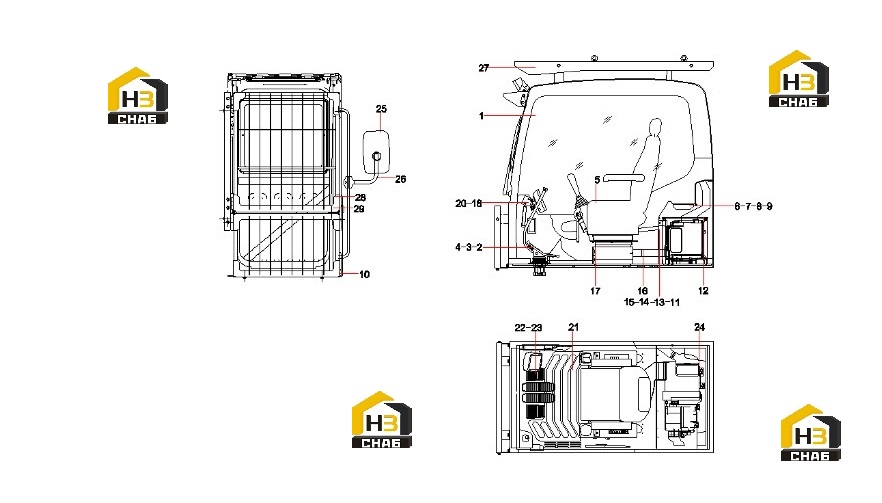

Кабина экскаватора 14037913

← Радиатор 60250328 Кабина экскаватора 14037913 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:JWDW04 Large excavator cab

Каталожный номер:13269885

Комплект:1

Примечание:

№ на схеме:2

Наименование:Running control mechanism

Каталожный номер:13284295

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10×20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210491000120

Комплект:2

Примечание:

№ на схеме:5

Наименование:seat and control cabinet

Каталожный номер:14210996

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 6GB93

Каталожный номер:60060564

Комплект:3

Примечание:

№ на схеме:7

Наименование:washer 6GB97.1

Каталожный номер:24000632

Комплект:6

Примечание:

№ на схеме:8

Наименование:Bolt, socket head M8×16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:9

Примечание:

№ на схеме:9

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:22

Примечание:

№ на схеме:10

Наименование:Front lower protective net of

Каталожный номер:13791904

Комплект:1

Примечание:

№ на схеме:11

Наименование:Front bracket of electrical

Каталожный номер:13298857

Комплект:1

Примечание:

№ на схеме:12

Наименование:Supporting Lever

Каталожный номер:13399928

Комплект:2

Примечание:

№ на схеме:13

Наименование:Left lower standing plate

Каталожный номер:10243510

Комплект:1

Примечание:

№ на схеме:14

Наименование:Right lower standing plate

Каталожный номер:13298840

Комплект:1

Примечание:

№ на схеме:15

Наименование:Inner air duct TJ06.2221.10

Каталожный номер:10244287

Комплект:1

Примечание:

№ на схеме:16

Наименование:Duct, lower air

Каталожный номер:A229900010630

Комплект:1

Примечание:

№ на схеме:17

Наименование:Self-tapping screw

Каталожный номер:A210264000004

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:5

Примечание:

№ на схеме:20

Наименование:Screw M6×16GB70.1 10.9

Каталожный номер:60249819

Комплект:3

Примечание:

№ на схеме:21

Наименование:Bottom board rack of cab

Каталожный номер:13299430

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pedal

Каталожный номер:A810299000007

Комплект:2

Примечание:

№ на схеме:23

Наименование:SY200.1A.5-2

Каталожный номер:A820606030112

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sealing sponge of Foot-Blowing

Каталожный номер:10567493

Комплект:1

Примечание:

№ на схеме:25

Наименование:rearview mirror

Каталожный номер:60151838

Комплект:1

Примечание:

№ на схеме:26

Наименование:bracket assemble-rear view mirror

Каталожный номер:12051215

Комплект:1

Примечание:

№ на схеме:27

Наименование:Top protective network of Cheshen

Каталожный номер:13791387

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cab front guard mesh assembly

Каталожный номер:13903950

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cab front guard mesh assembly

Каталожный номер:14203119

Комплект:1

Примечание:
