Устройство стрелы sy485c1i3kh.3 13304043

← Цепи и башмаки гусениц stc228mc-6050 13221934 Устройство стрелы sy485c1i3kh.3 13304043 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

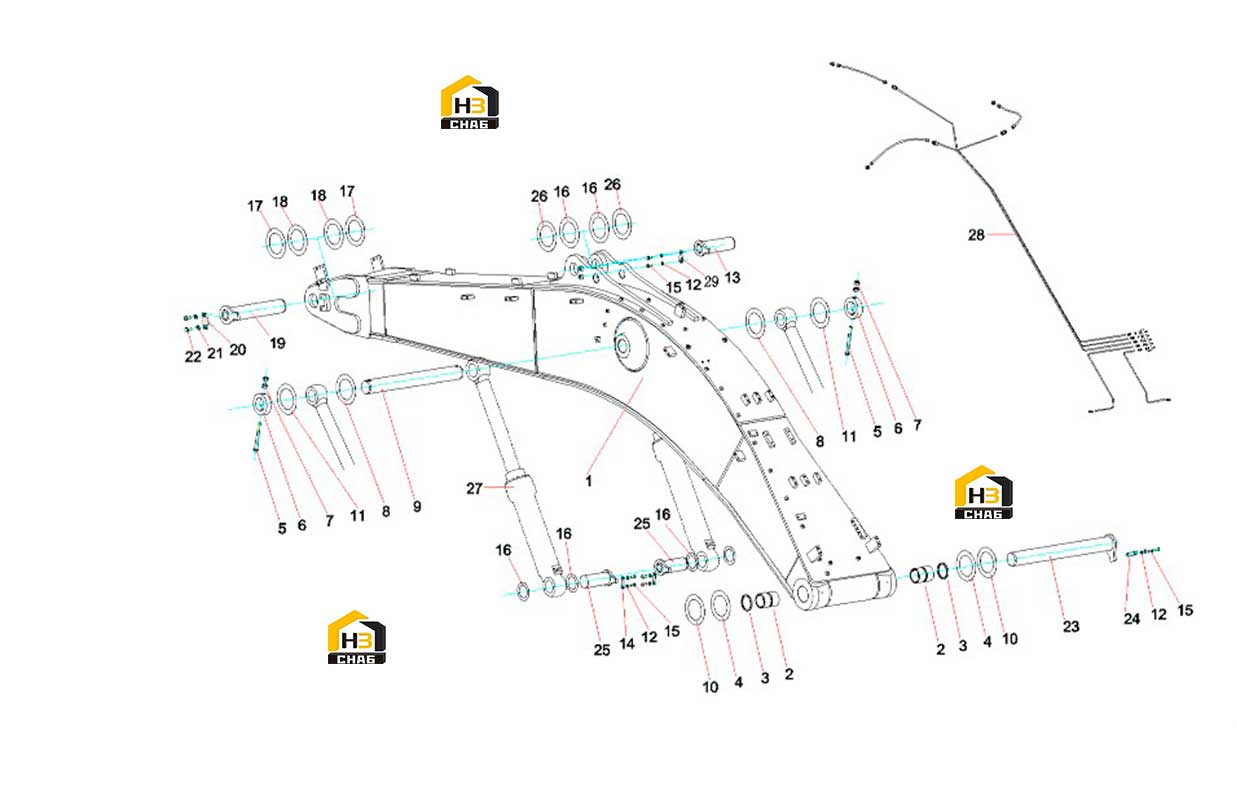

№ на схеме:1

Наименование:Boom SY485C1I3KH.3.2

Каталожный номер:13303496

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve, shaft

Каталожный номер:11172131

Комплект:2

Примечание:

№ на схеме:3

Наименование:MCS-ring, dustproof

Каталожный номер:60044259

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spacer SY485C1I3KH.3-14

Каталожный номер:13286692

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210110000109

Комплект:2

Примечание:

№ на схеме:6

Наименование:fixed sleeve SY485C1I3KH.3-15

Каталожный номер:13304058

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M24GB6170 Grade 10

Каталожный номер:A210307000007

Комплект:4

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:A820102010678

Комплект:10

Примечание:

№ на схеме:9

Наименование:Pin Shaft SY485C1I3KH.3-12

Каталожный номер:13264722

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spacer SY485C1I3KH.3-13

Каталожный номер:13286691

Комплект:4

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:10254335

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000642

Комплект:8

Примечание:

№ на схеме:13

Наименование:Roll, pin

Каталожный номер:11347590

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate SY485C1I3KH.3-16

Каталожный номер:13619666

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:8

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:A820102010676

Комплект:16

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:10254241

Комплект:2

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:10254242

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pin Shaft SY485C1I3KH.3.13

Каталожный номер:13264774

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate, pressure

Каталожный номер:10951430

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000646

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M20x45GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOOM root axial pin

Каталожный номер:13264773

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plate, pressure

Каталожный номер:A820101211702

Комплект:1

Примечание:

№ на схеме:25

Наименование:Roll, pin

Каталожный номер:11347581

Комплект:2

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:A820101041077

Комплект:2

Примечание:

№ на схеме:27

Наименование:work device pipeline

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:28

Наименование:Lubricating pipeline assem

Каталожный номер:13303565

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plate SY485C1I3KH.3-17

Каталожный номер:13702857

Комплект:1

Примечание:
