Установка центрального шарнира sy485c1i3kh.2 13301120

Установка центрального шарнира sy485c1i3kh.2 13301120

← Система гидравлическая рамы sy485c1i3 13301522 Центральный шарнир 60249405 →

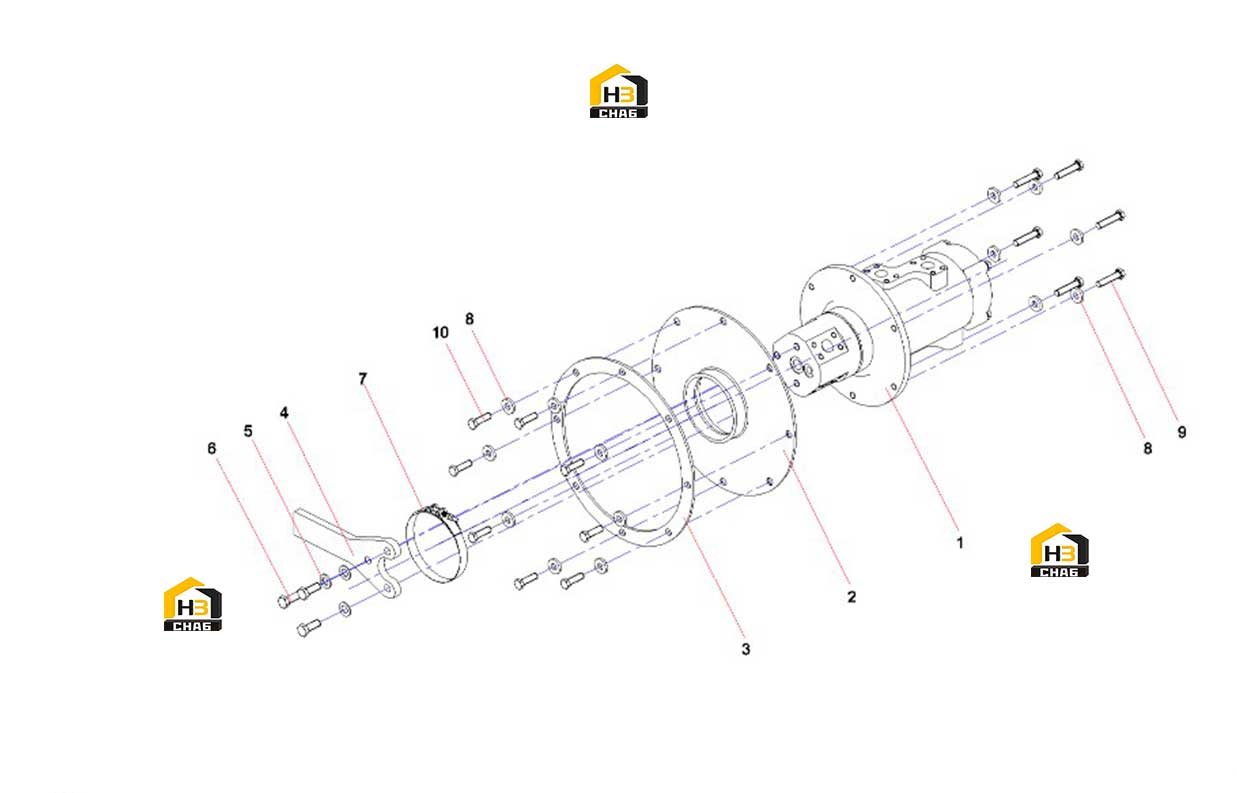

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:swing joint
Каталожный номер:60249405
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber Cushion Assembly
Каталожный номер:13282913
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pressure Plate
Каталожный номер:13299434
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shift Fork SY485C1I3KH.2.6.1-2
Каталожный номер:13299433
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:60238781
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M14x35GB5783 10.9
Каталожный номер:A210111000442
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:T-type Anchor Ear
Каталожный номер:60258935
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Thickening Washer
Каталожный номер:13300896
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BoltM12x55GB5783 10.9
Каталожный номер:A210111000118
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M12x40GB5783 10.9
Каталожный номер:A210111000204
Комплект:8
Примечание:
