Установка радиатора sy485c1i3kh.1.2.6 13301167

Установка радиатора sy485c1i3kh.1.2.6 13301167

← Рама гидрораспределителя sy485c1i3kh.1.2.5a 13503268 Установка радиатора sy485c1i3kh.1.2.6 13301167 →

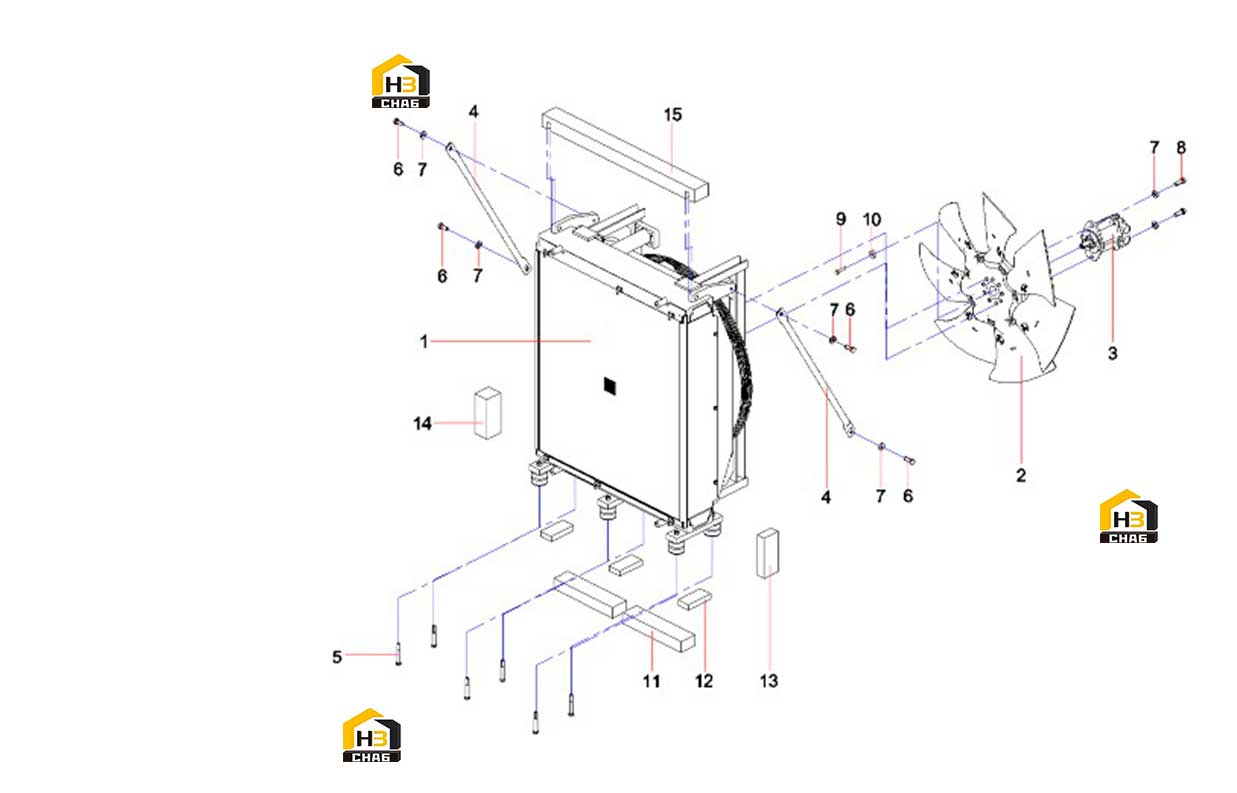

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Radiator
Каталожный номер:60249269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fan
Каталожный номер:60249010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cooling Motor
Каталожный номер:60248398
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:supporting rod SY485C1I3KH.1.2.6
Каталожный номер:13399686
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12x90GB5782 10.9
Каталожный номер:A210110000323
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M14x35GB5783 10.9
Каталожный номер:A210111000442
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Thickening Washer
Каталожный номер:13411987
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M14x40GB5783-00 10.9
Каталожный номер:A210111000208
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10x45GB5783 10.9
Каталожный номер:A210111000120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Thickening Washer
Каталожный номер:13300919
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bottom Sponge
Каталожный номер:13300940
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bottom Sponge under Outrigger
Каталожный номер:13300945
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Right Lower Sponge
Каталожный номер:13300978
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Left Lower Sponge
Каталожный номер:13300979
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Top Sponge SY485C1I3KH.1.2.6-
Каталожный номер:13510884
Комплект:1
Примечание:
