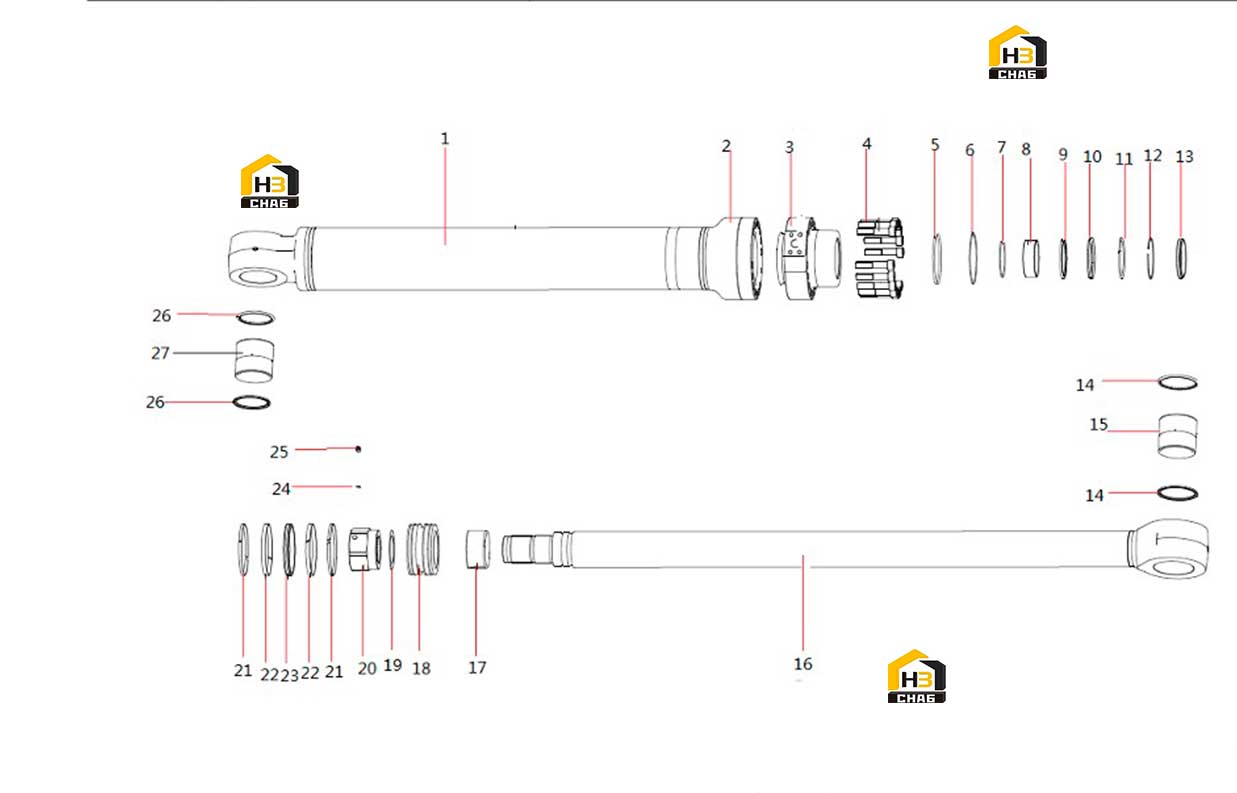

Цилиндр ковша 60248642

← Цилиндр рукояти 60248643 Прочие соединения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil cylinder body

Каталожный номер:60325538

Комплект:1

Примечание:

№ на схеме:2

Наименование:oil cup

Каталожный номер:60305756

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil cylinder end plate

Каталожный номер:60325537

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:60224239

Комплект:12

Примечание:

№ на схеме:5

Наименование:Ring, retaining

Каталожный номер:60169572

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60154035

Комплект:1

Примечание:

№ на схеме:7

Наименование:Baffle,wire,steel

Каталожный номер:60169585

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, sliding

Каталожный номер:60193823

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, buffer

Каталожный номер:60197861

Комплект:1

Примечание:

№ на схеме:10

Наименование:IUH Seal Ring

Каталожный номер:60042998

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retainer, switch

Каталожный номер:60169597

Комплект:1

Примечание:

№ на схеме:12

Наименование:Dust seal ring

Каталожный номер:60169581

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dust ring

Каталожный номер:60183938

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, dust

Каталожный номер:60044360

Комплект:2

Примечание:

№ на схеме:15

Наименование:Shaft sleeve,cylinder,bucket

Каталожный номер:60065360

Комплект:1

Примечание:

№ на схеме:16

Наименование:Main oil cylinder piston rod

Каталожный номер:60325536

Комплект:1

Примечание:

№ на схеме:17

Наименование:Jacket, buffer, bucket

Каталожный номер:60169560

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:60169590

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:60169576

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:60169601

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, contaminant

Каталожный номер:60169566

Комплект:2

Примечание:

№ на схеме:22

Наименование:Guide Ring

Каталожный номер:60325539

Комплект:2

Примечание:

№ на схеме:23

Наименование:Ring, seal

Каталожный номер:60154046

Комплект:1

Примечание:

№ на схеме:24

Наименование:steel ball

Каталожный номер:60305757

Комплект:1

Примечание:

№ на схеме:25

Наименование:hollow flat head setscrew

Каталожный номер:60322611

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, dust

Каталожный номер:60046231

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sleeve, bucket cylinder

Каталожный номер:60065359

Комплект:1

Примечание:
