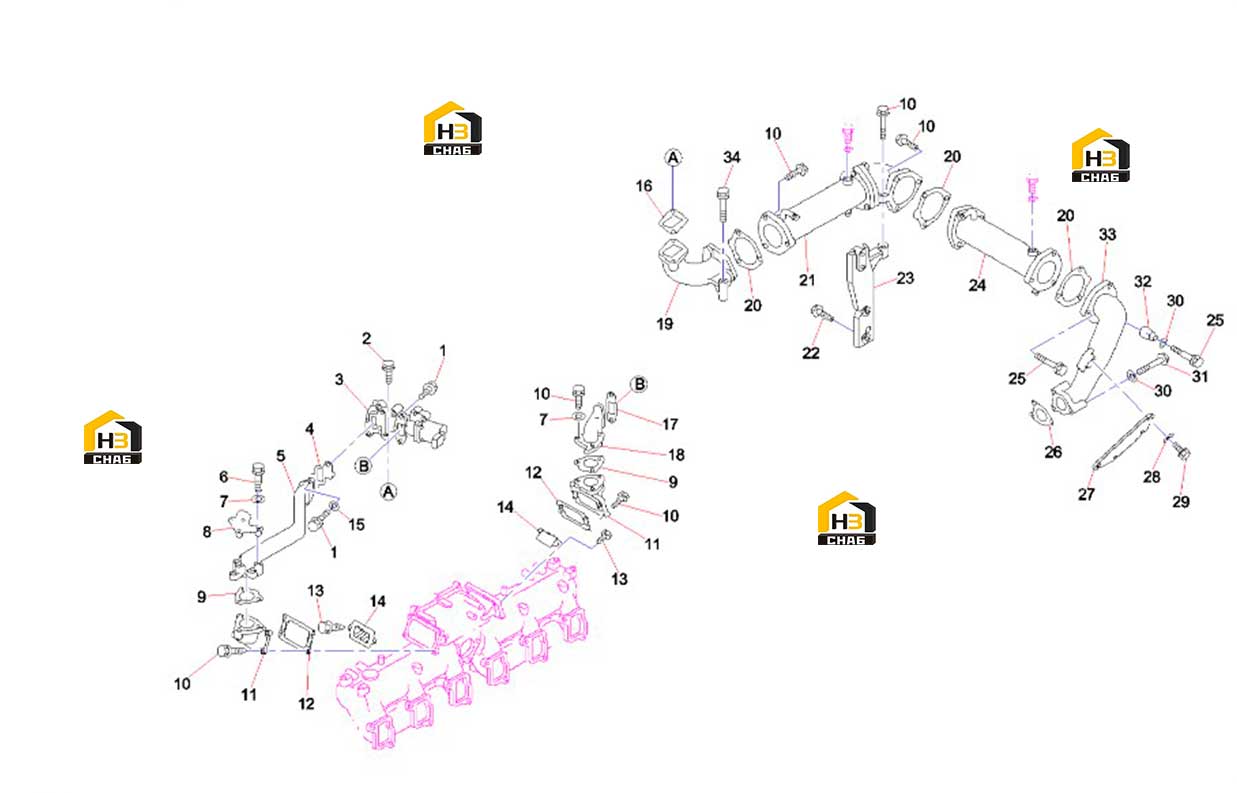

Трубопровод рециркуляции выхлопных газов 60320153

← Трубопровод масляный (часть 2) 60320152 Трубопровод рециркуляции выхлопных газов 60320153 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:60003572

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:60003567

Комплект:2

Примечание:

№ на схеме:3

Наименование:Valve; egr

Каталожный номер:60320112

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket; egr vlv

Каталожный номер:60320071

Комплект:1

Примечание:

№ на схеме:5

Наименование:Duct; egr vlv

Каталожный номер:60320124

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt;outlet pipe(b)

Каталожный номер:60320401

Комплект:3

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:60154083

Комплект:6

Примечание:

№ на схеме:8

Наименование:Bracket; duct

Каталожный номер:60320093

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket; egr pipe

Каталожный номер:60320032

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt 028151-0300 M10x30 flange

Каталожный номер:60311998

Комплект:18

Примечание:

№ на схеме:11

Наименование:Duct; egr vlv

Каталожный номер:60320121

Комплект:2

Примечание:

№ на схеме:12

Наименование:Gasket; reed vlv

Каталожный номер:60320035

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:60319949

Комплект:4

Примечание:

№ на схеме:14

Наименование:Valve

Каталожный номер:60320120

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:60154082

Комплект:2

Примечание:

№ на схеме:16

Наименование:Gasket; egr vlv

Каталожный номер:60320033

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket; egr vlv

Каталожный номер:60320070

Комплект:1

Примечание:

№ на схеме:18

Наименование:Duct; egr vlv

Каталожный номер:60320123

Комплект:1

Примечание:

№ на схеме:19

Наименование:Duct; egr vlv

Каталожный номер:60320122

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket; cooler

Каталожный номер:60320077

Комплект:3

Примечание:

№ на схеме:21

Наименование:Cooler; egr

Каталожный номер:60320028

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt;eng hanger (b)

Каталожный номер:60320223

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bracket; egr cooler

Каталожный номер:60320029

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cooler; egr

Каталожный номер:60320027

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt;thrust collar(b)

Каталожный номер:60320289

Комплект:3

Примечание:

№ на схеме:26

Наименование:Gasket; egr pipe

Каталожный номер:60320031

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bracket; duct

Каталожный номер:60320030

Комплект:1

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:60269011

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt;exh pipe

Каталожный номер:60320447

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:B229900004590

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt; pipe

Каталожный номер:60320096

Комплект:3

Примечание:

№ на схеме:32

Наименование:Sleeve, Spacer

Каталожный номер:B229900004313

Комплект:1

Примечание:

№ на схеме:33

Наименование:Duct; egr

Каталожный номер:60320034

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:B229900004892

Комплект:1

Примечание:
