Трубопровод гидравлического насоса sy485c1i3kh 13309991

Трубопровод гидравлического насоса sy485c1i3kh 13309991

← Соединения трубопровода гидрораспределителя (часть 3) 13309359 Трубопровод гидравлического насоса sy485c1i3kh 13309991 →

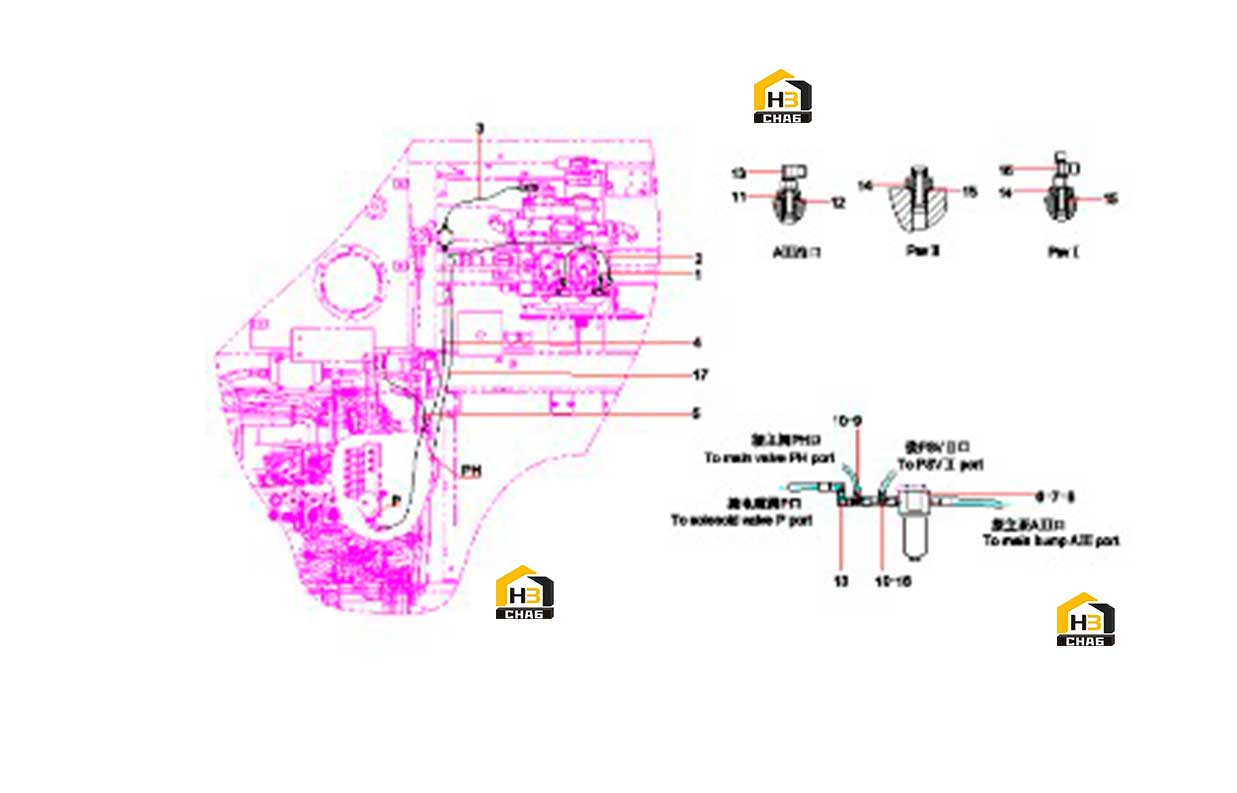

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose, rubber
Каталожный номер:21018549
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:rubber hose
Каталожный номер:60187384
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:60101296
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:B230103002712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rubber hose
Каталожный номер:B230103001428
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Filter, oil
Каталожный номер:B229900000063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw M8x20GB70.1 10.9
Каталожный номер:A210204000220
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:24000511
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector, pipe
Каталожный номер:B210780000827
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector, pipe
Каталожный номер:B210780000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:A820205000941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring 17.8x2.4JISB2401
Каталожный номер:B230101000090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector, filter
Каталожный номер:60020078
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector, pipe
Каталожный номер:B210780000170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose, rubber
Каталожный номер:B230103003320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector, pipe
Каталожный номер:B210780000683
Комплект:1
Примечание:
