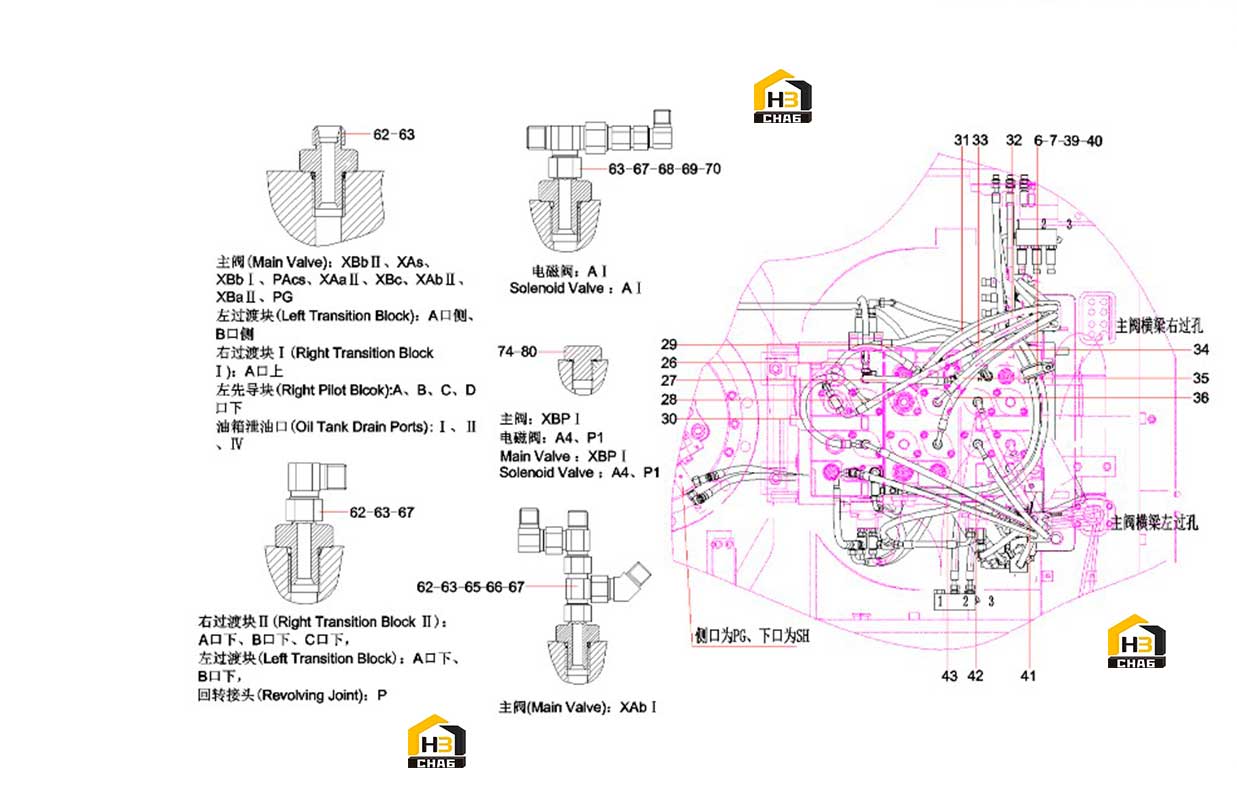

Соединения трубопровода гидрораспределителя (часть 1) 13309359

← Трубопровод гидрораспределителя 13309359 Соединения трубопровода гидрораспределителя (часть 1) 13309359 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:6

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000633

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103003611

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103003819

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:B230103000610

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose Assembly

Каталожный номер:A831313035000

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:B230103001233

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:B230103000855

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose, rubber

Каталожный номер:21020624

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose,rubber

Каталожный номер:B230103000189

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose, rubber

Каталожный номер:B230103000979

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose, rubber

Каталожный номер:B230103001216

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, rubber

Каталожный номер:B230103000855

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clamp of Double Rubber Hose

Каталожный номер:13306943

Комплект:2

Примечание:

№ на схеме:40

Наименование:Rubber pad of Double Rubber

Каталожный номер:13306944

Комплект:2

Примечание:

№ на схеме:41

Наименование:Hose, rubber

Каталожный номер:B230103001216

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose, rubber

Каталожный номер:B230103002372

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose, rubber

Каталожный номер:B230103004127

Комплект:1

Примечание:

№ на схеме:62

Наименование:Joint

Каталожный номер:11287446

Комплект:24

Примечание:

№ на схеме:63

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:28

Примечание:

№ на схеме:65

Наименование:Connector, pipe

Каталожный номер:B210780000015

Комплект:2

Примечание:

№ на схеме:66

Наименование:Connector

Каталожный номер:B210780001658

Комплект:1

Примечание:

№ на схеме:67

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:9

Примечание:

№ на схеме:68

Наименование:Connector

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:69

Наименование:Connector, pipe

Каталожный номер:B210780000019

Комплект:1

Примечание:

№ на схеме:70

Наименование:Connector, pipe

Каталожный номер:B210780000683

Комплект:1

Примечание:

№ на схеме:74

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:80

Наименование:Plug

Каталожный номер:A820205001771

Комплект:3

Примечание:
