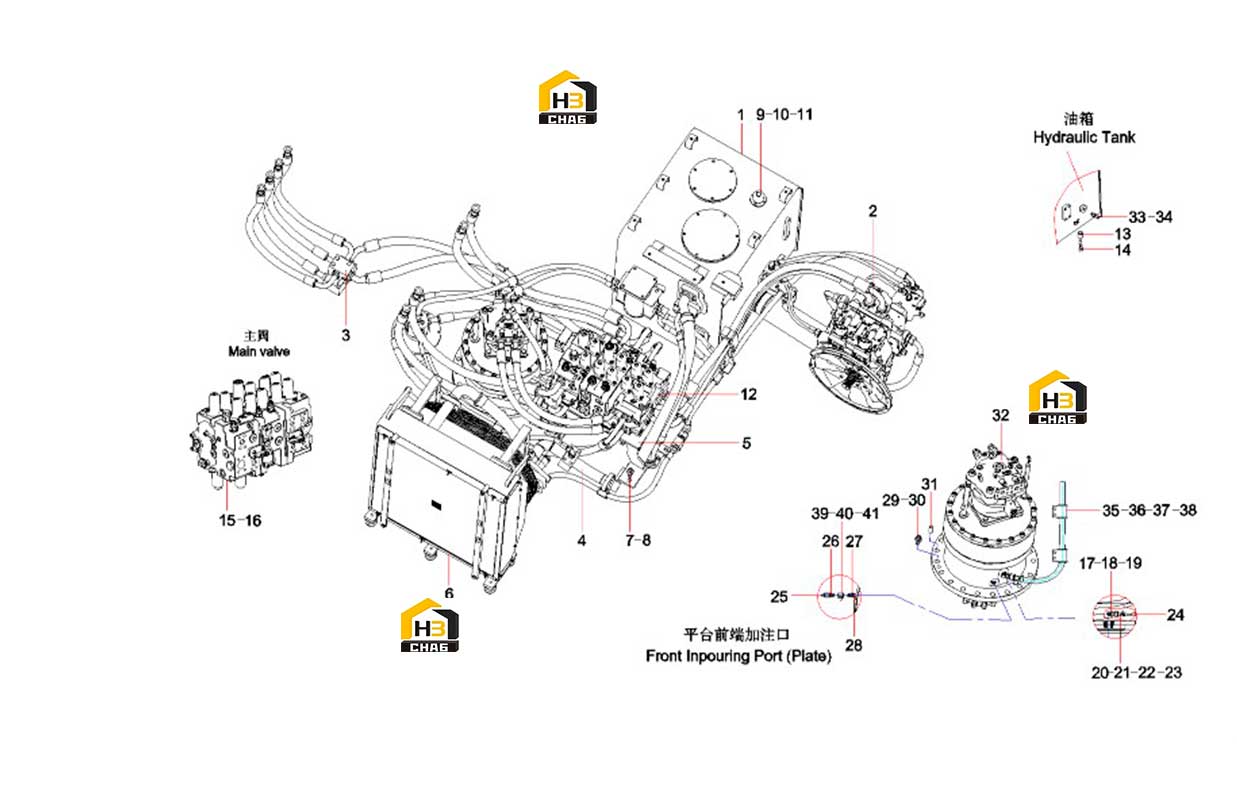

Система гидравлическая платформы экскаватора sy485c1i3kh 13308319

← Фильтр b229900000063 Система гидравлическая платформы экскаватора sy485c1i3kh 13308319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil Tank SY485C1I3KH.1.2.1A

Каталожный номер:13510936

Комплект:1

Примечание:

№ на схеме:2

Наименование:pump room pipeline

Каталожный номер:13308021

Комплект:1

Примечание:

№ на схеме:3

Наименование:main pipeline of platform

Каталожный номер:13308041

Комплект:1

Примечание:

№ на схеме:4

Наименование:pipeline of return

Каталожный номер:13308050

Комплект:1

Примечание:

№ на схеме:5

Наименование:Main Valve Frame

Каталожный номер:13503268

Комплект:1

Примечание:

№ на схеме:6

Наименование:Radiator Installation

Каталожный номер:13301167

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M20x55GB5783 10.9

Каталожный номер:A210111000061

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:8

Примечание:

№ на схеме:9

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:12

Наименование:Multi-way Valve

Каталожный номер:60242783

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sleeve, spacer

Каталожный номер:11450168

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bolt M20x80GB5782 Grade 10.9

Каталожный номер:A210110000202

Комплект:6

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe connector

Каталожный номер:60202193

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:22

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, oil outlet

Каталожный номер:10192981

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:21025907

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:A229900010160

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M24x80GB5783 10.9

Каталожный номер:A210111000321

Комплект:18

Примечание:

№ на схеме:30

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:18

Примечание:

№ на схеме:31

Наименование:Pin

Каталожный номер:23000080

Комплект:1

Примечание:

№ на схеме:32

Наименование:Slewing Reducer Assembly

Каталожный номер:60191651

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sensor, temperature

Каталожный номер:60008962

Комплект:1

Примечание:

№ на схеме:35

Наименование:fitting strip SY485C1I3KH.1.2.4-3

Каталожный номер:13306471

Комплект:4

Примечание:

№ на схеме:36

Наименование:Gasket, rubber

Каталожный номер:11206238

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:39

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:40

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:
