Шкаф электрический sy485c1i3kh.5 13304263

← Система электрическая стрелы sy485c1i3kh.5.5 13304262 Наклейки и информационные таблички (часть 1) sy485c1i3kh-tz 13311535 →

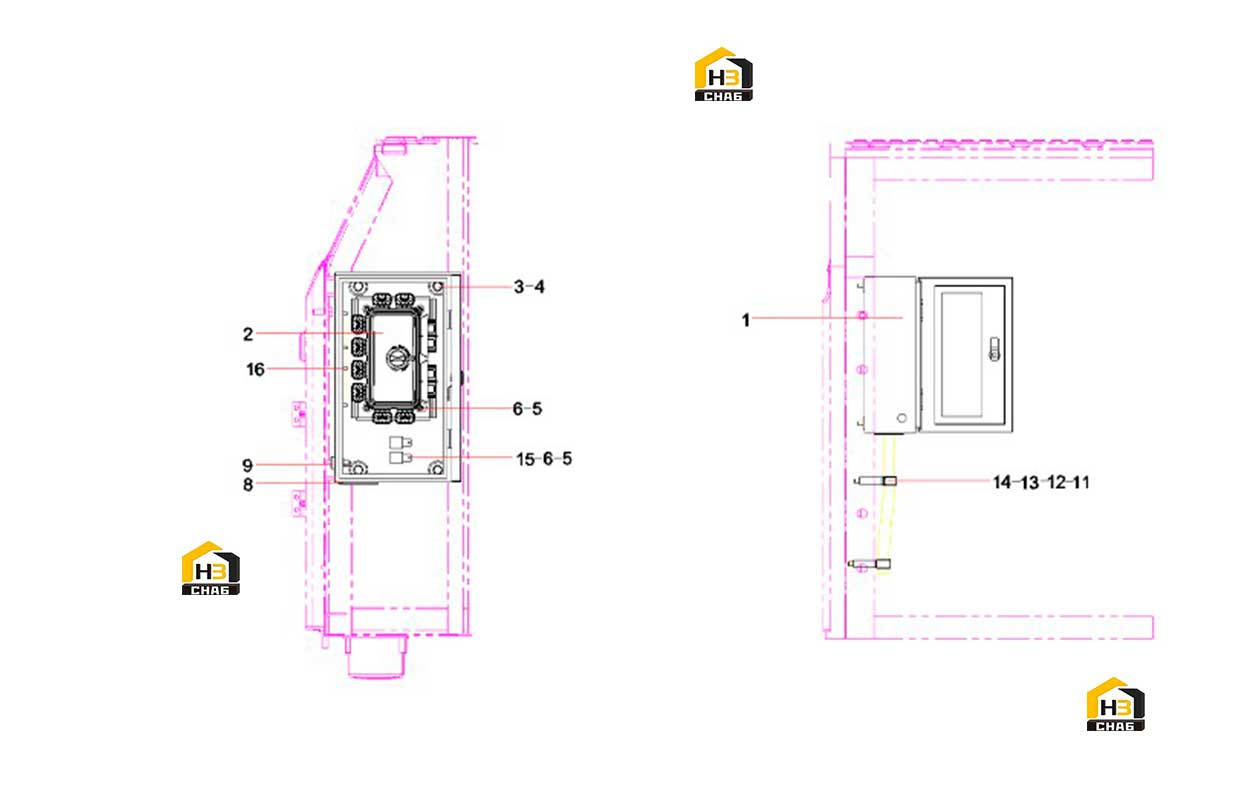

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Electric cabinet

Каталожный номер:13271326

Комплект:1

Примечание:

№ на схеме:2

Наименование:Integrated box SY485C1I3KH.5.1.4

Каталожный номер:13271327

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:5

Наименование:Screw M6x16GB818

Каталожный номер:A210210000008

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000632

Комплект:6

Примечание:

№ на схеме:8

Наименование:Sheath

Каталожный номер:11133736

Комплект:1

Примечание:

№ на схеме:9

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tube

Каталожный номер:11166822

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:13

Наименование:the clamp of swpSY215CAI4K.5-

Каталожный номер:12061200

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210210000010

Комплект:2

Примечание:

№ на схеме:16

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:15

Примечание:
