Радиатор 60250328

← Система охлаждения sy485c1i3kh.1.3.3 13294027 Система гидравлическая управления экскаватором (часть 1) sy485c1i3kh.1.4 13310215 →

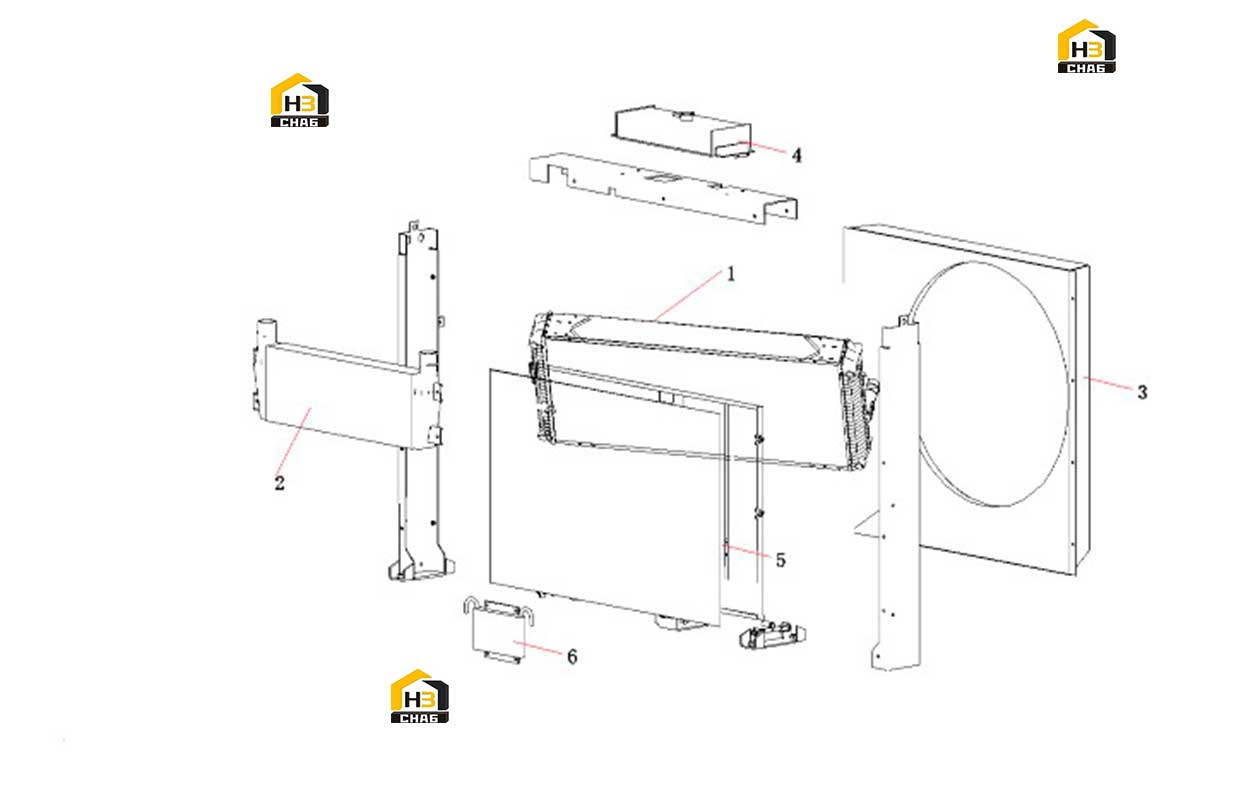

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:coolant radiator

Каталожный номер:60305922

Комплект:1

Примечание:

№ на схеме:2

Наименование:intercooler

Каталожный номер:60305927

Комплект:1

Примечание:

№ на схеме:3

Наименование:air guide

Каталожный номер:60305932

Комплект:1

Примечание:

№ на схеме:4

Наименование:expansion tank

Каталожный номер:60305924

Комплект:1

Примечание:

№ на схеме:5

Наименование:fly net

Каталожный номер:60305933

Комплект:1

Примечание:

№ на схеме:6

Наименование:cooler

Каталожный номер:60305934

Комплект:1

Примечание:
