Передняя панель отсека двигателя sy485c 13306257

← Решетка отсека кондиционера sy485c1i3kh.1.6.15 13304821 Передняя панель отсека двигателя sy485c 13306257 →

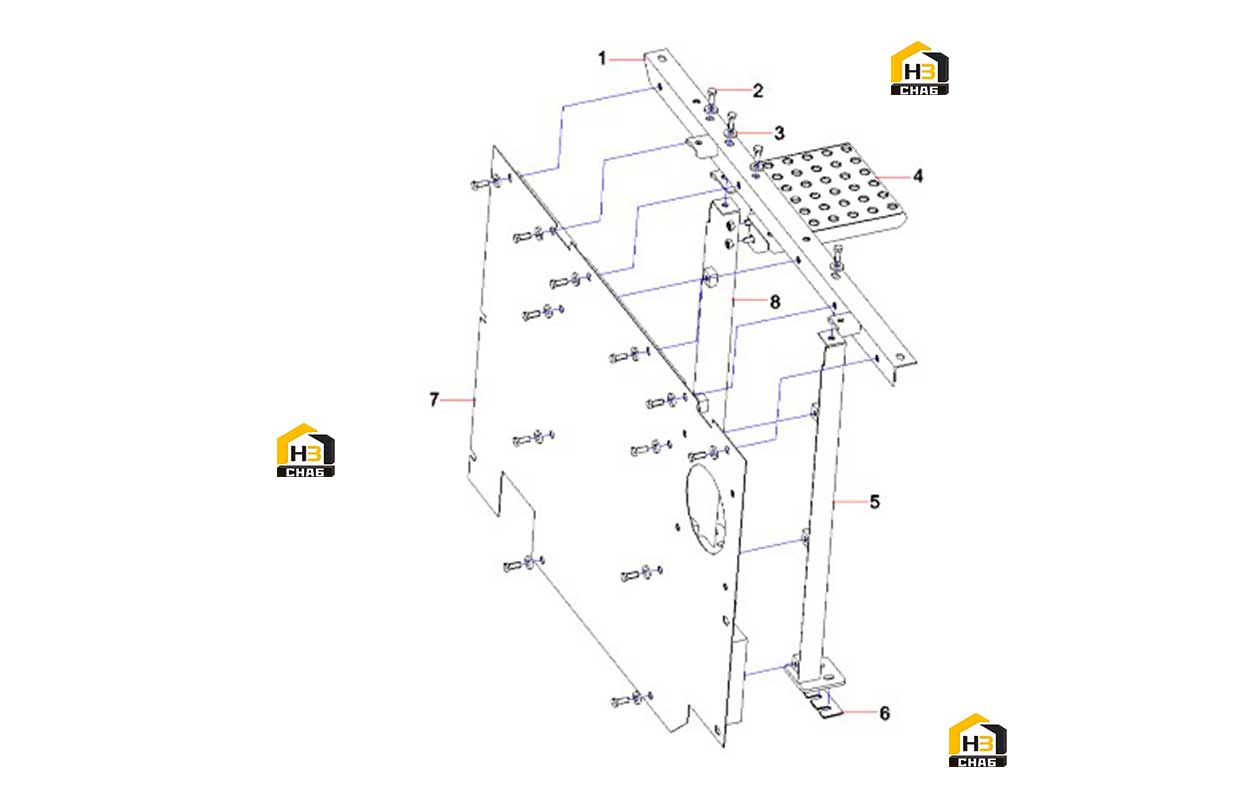

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:front cross rail

Каталожный номер:13306260

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:18

Примечание:

№ на схеме:3

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:18

Примечание:

№ на схеме:4

Наименование:footplate assembly

Каталожный номер:13420583

Комплект:1

Примечание:

№ на схеме:5

Наименование:left upright column

Каталожный номер:13306266

Комплект:1

Примечание:

№ на схеме:6

Наименование:adjusting spacer

Каталожный номер:13420878

Комплект:8

Примечание:

№ на схеме:7

Наименование:clapboard assembly

Каталожный номер:13420879

Комплект:1

Примечание:

№ на схеме:8

Наименование:right upright column

Каталожный номер:13306264

Комплект:1

Примечание:
