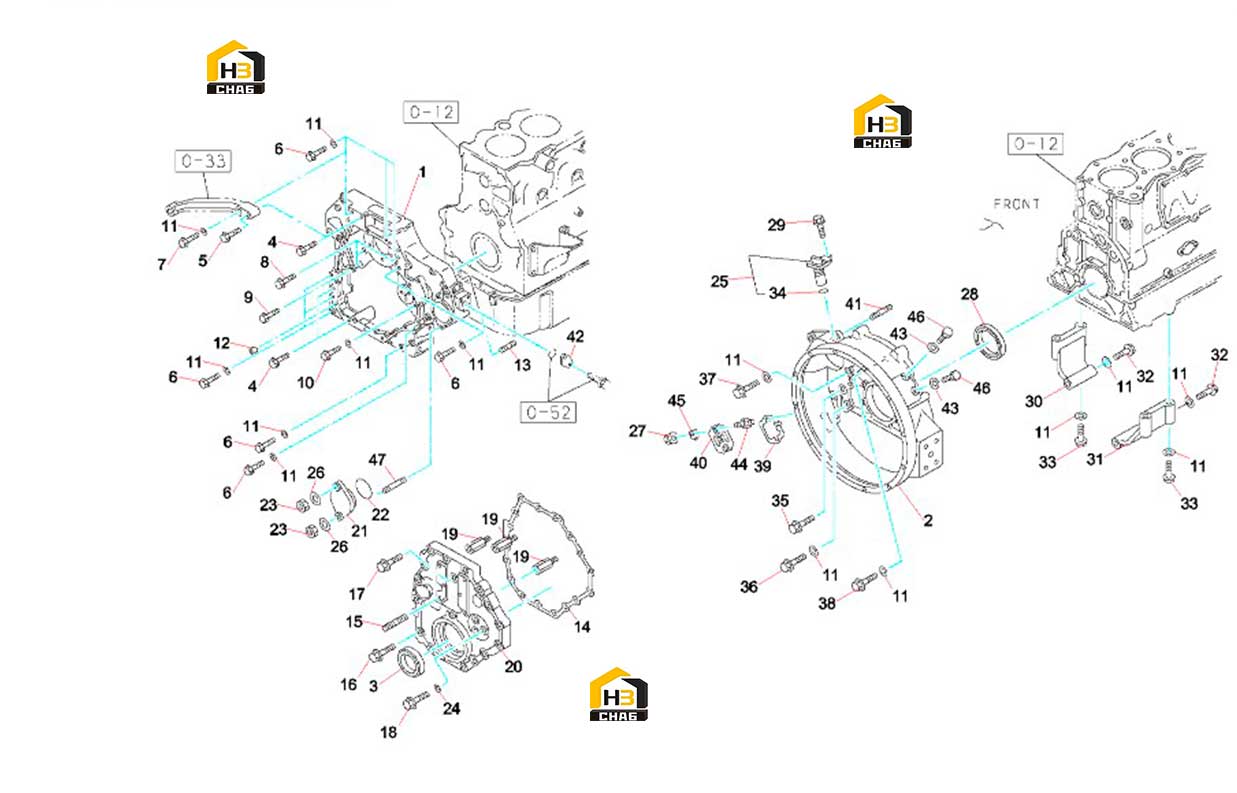

Корпус маховика и корпус газораспределительного механизма 60320136

← Вал коленчатый, поршневая группа и маховик 60320135 Корпус маховика и корпус газораспределительного механизма 60320136 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Case; timing gear

Каталожный номер:60320324

Комплект:1

Примечание:

№ на схеме:2

Наименование:Housing;flywheel

Каталожный номер:60320325

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal;oil,cr/shf,frt

Каталожный номер:60320326

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt;gear case

Каталожный номер:60320327

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt;gear case

Каталожный номер:60320328

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt;gear case

Каталожный номер:60320329

Комплект:9

Примечание:

№ на схеме:7

Наименование:Bolt;gear case

Каталожный номер:60320330

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt,flange

Каталожный номер:B229900004887

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt;cyl hd to block (a)

Каталожный номер:60320207

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt;gear case

Каталожный номер:60320331

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer;pl,gear case

Каталожный номер:60320332

Комплект:29

Примечание:

№ на схеме:12

Наименование:Dowel;cyl head

Каталожный номер:60320237

Комплект:1

Примечание:

№ на схеме:13

Наименование:Stud;brg cover,rr

Каталожный номер:60320333

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer,timing gears chamber

Каталожный номер:60016658

Комплект:1

Примечание:

№ на схеме:15

Наименование:Stud 044011-0300 M10x30 L=45

Каталожный номер:60311993

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:B229900004889

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt;gear case cover

Каталожный номер:60320334

Комплект:19

Примечание:

№ на схеме:18

Наименование:Bolt;gear case cover

Каталожный номер:60320335

Комплект:3

Примечание:

№ на схеме:19

Наименование:Bolt;gear case cover

Каталожный номер:60320336

Комплект:3

Примечание:

№ на схеме:20

Наименование:Cover;gear case

Каталожный номер:60320337

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover;p/s

Каталожный номер:60320338

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket;cover,p/s

Каталожный номер:60320339

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:B229900004800

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer;pl,cover

Каталожный номер:60320340

Комплект:3

Примечание:

№ на схеме:25

Наименование:Sensor

Каталожный номер:60311980

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer;cover

Каталожный номер:60320341

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:B229900004799

Комплект:2

Примечание:

№ на схеме:28

Наименование:Seal;oil,cr/shf,rr

Каталожный номер:60320342

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt;sensor

Каталожный номер:60320343

Комплект:1

Примечание:

№ на схеме:30

Наименование:Stay;flywheel hsg(a)

Каталожный номер:60320344

Комплект:1

Примечание:

№ на схеме:31

Наименование:Stay;flywheel hsg(b)

Каталожный номер:60320345

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt;stay to hsg

Каталожный номер:60320346

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt;stay to c/bl

Каталожный номер:60320347

Комплект:4

Примечание:

№ на схеме:34

Наименование:Gasket

Каталожный номер:60115527

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:B229900004854

Комплект:8

Примечание:

№ на схеме:36

Наименование:Bolt;hsg(b)

Каталожный номер:60320348

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt;hsg(c)

Каталожный номер:60320349

Комплект:10

Примечание:

№ на схеме:38

Наименование:Bolt;hsg(d)

Каталожный номер:60320350

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pointer;flywheel hsg

Каталожный номер:60320351

Комплект:1

Примечание:

№ на схеме:40

Наименование:Cover;pointer

Каталожный номер:60320352

Комплект:1

Примечание:

№ на схеме:41

Наименование:Stud

Каталожный номер:B229900005007

Комплект:3

Примечание:

№ на схеме:42

Наименование:Cover;hole

Каталожный номер:60320358

Комплект:1

Примечание:

№ на схеме:43

Наименование:Gasket;plug

Каталожный номер:60320353

Комплект:2

Примечание:

№ на схеме:44

Наименование:Stud;pointer&cover

Каталожный номер:60320354

Комплект:2

Примечание:

№ на схеме:45

Наименование:Washer;cover fix

Каталожный номер:60320355

Комплект:1

Примечание:

№ на схеме:46

Наименование:Plug;sensor hole

Каталожный номер:60320356

Комплект:2

Примечание:

№ на схеме:47

Наименование:Stud;p/s pump

Каталожный номер:60320357

Комплект:2

Примечание:
