Дверь левая задняя (отсек радиатора) sy485c1i3kh.1.6.12c 13368265

Дверь левая задняя (отсек радиатора) sy485c1i3kh.1.6.12c 13368265

← Замок sy485c1i3kh.1.6 с13306843 Дверь левая задняя (отсек радиатора) sy485c1i3kh.1.6.12c 13368265 →

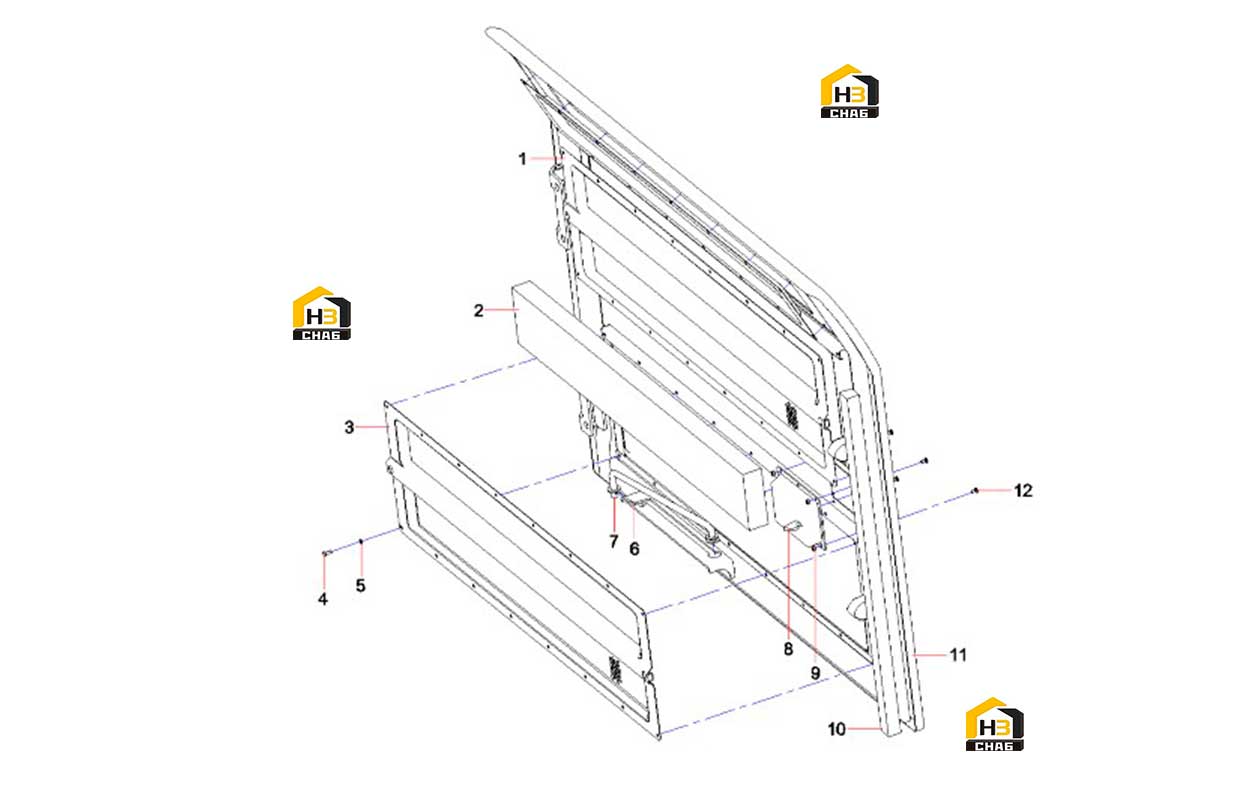

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Dust-proof net
Каталожный номер:13368264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:denoising sponge
Каталожный номер:13505792
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Dust-proof net
Каталожный номер:13368279
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M5x12GB5783
Каталожный номер:A210111000238
Комплект:52
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 5GB97.1
Каталожный номер:A210405000005
Комплект:52
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin 3.2x20GB91
Каталожный номер:A210491000014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Wind hook SY485C1I3KH.1.6.7.2
Каталожный номер:13285742
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Lock, door
Каталожный номер:A222200000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M5GB6170
Каталожный номер:A210307000015
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sponge SY485C1I3KH.1.6.12-1
Каталожный номер:13285732
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:left rear door plate
Каталожный номер:13368270
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Anchor, clamp
Каталожный номер:11817247
Комплект:4
Примечание:
