Бак топливный sy485c1i3kh.1.3.5.1c 13548761

Бак топливный sy485c1i3kh.1.3.5.1c 13548761

← Система топливная (часть 2) sy485c1i3kh.1.3.5 13307855 Бак топливный sy485c1i3kh.1.3.5.1c 13548761 →

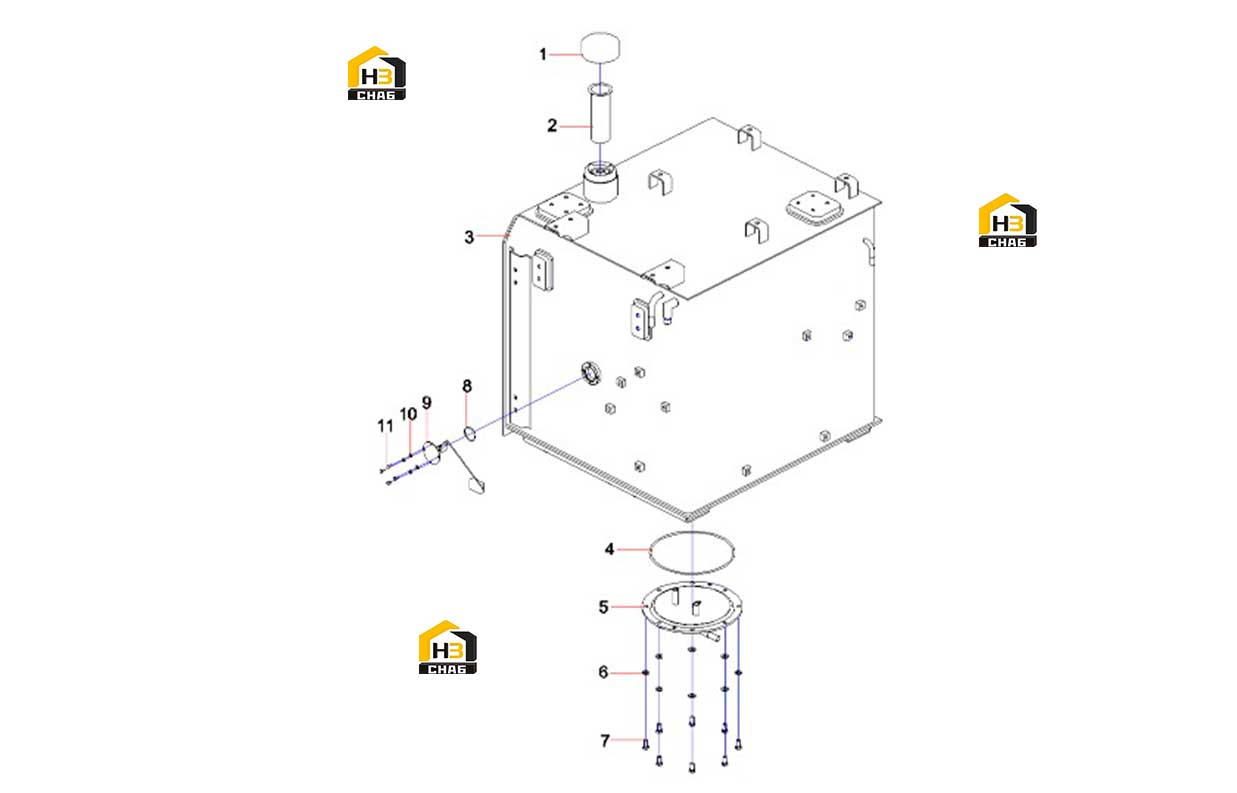

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover, lock, fuel tank
Каталожный номер:A290000002193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Strainer AS, fuel (float gauge)
Каталожный номер:60117826
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fuel tank SY485C1I3KH.1.3.5.1C.1
Каталожный номер:13548774
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 280x5.3GB3452.1
Каталожный номер:A210609000307
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bottom cover plate
Каталожный номер:13548775
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:24000639
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M12x25GB5783 10.9
Каталожный номер:A210111000101
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:B230101000457
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sensor GP, fuel level
Каталожный номер:60029642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:24000632
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M6x12GB5783
Каталожный номер:A210111000078
Комплект:4
Примечание:
