Защита кабины, поручни и подножка jwdw04 13269886

Защита кабины, поручни и подножка jwdw04 13269886

← Дверь кабины JWDW04 13269886 Защита кабины, поручни и подножка jwdw04 13269886 →

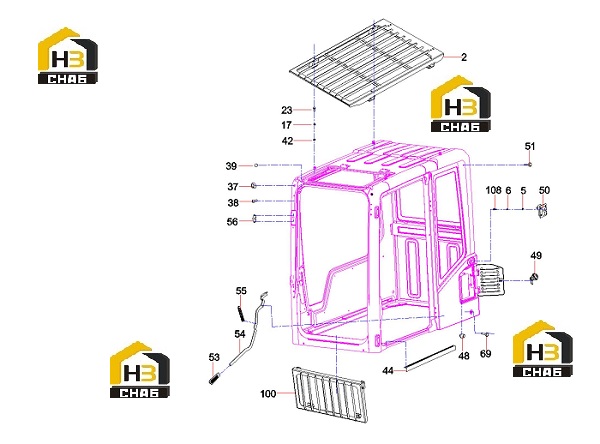

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:Top protective network assembly
Каталожный номер:13134552
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer 16GB93
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Bolt M16×35GB5783
Каталожный номер:A210111000100
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Block, sealing, harness
Каталожный номер:10473271
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Screw, plastic
Каталожный номер:10473291
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Block, anti-collision, side
Каталожный номер:11676657
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Washer 16GB97.1
Каталожный номер:A210405000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Pedal
Каталожный номер:10138044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Block, rubber
Каталожный номер:10128903
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Lock GP, windshield
Каталожный номер:A222200000148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Lock, cab door
Каталожный номер:A222200000149
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Bumper
Каталожный номер:10128902
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Sleeve, grip handle
Каталожный номер:10128920
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Grip AS, handle, rear door lock
Каталожный номер:10137641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Spring
Каталожный номер:10125192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Gasket,washer
Каталожный номер:10684108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:Stop, door
Каталожный номер:11910642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:100
Наименование:Front lower protective network
Каталожный номер:13437754
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:108
Наименование:Bolt M8×25GB5783
Каталожный номер:A210111000090
Комплект:10
Примечание:
