Цилиндр стрелы 13304039

Цилиндр стрелы 13304039

← Цилиндр стрелы 13304040 Цилиндр стрелы 13304039 →

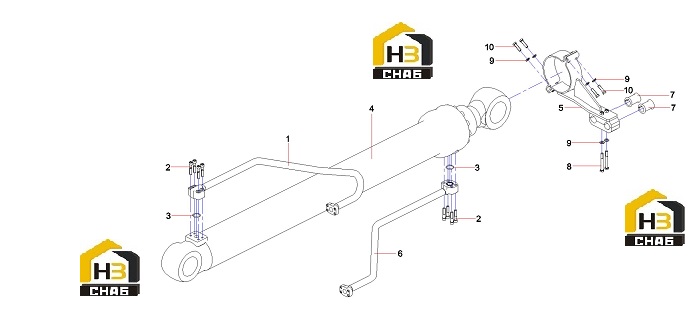

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Steel pipe Assy
Каталожный номер:13548562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw M12×60GB70.1 10.9
Каталожный номер:A210204000359
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:B230101000456
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Boom Cylinder
Каталожный номер:60270129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe Clamp
Каталожный номер:13422119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Steel pipe Assy
Каталожный номер:13548564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Gasket, rubber
Каталожный номер:A820606020470
Комплект:2
Примечание:φ34
0 ₽
шт
№ на схеме:8
Наименование:Bolt M12×90GB5782 10.9
Каталожный номер:A210110000323
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:24000639
Комплект:6
Примечание:12GB97.1
0 ₽
шт
№ на схеме:10
Наименование:Bolt M12×45GB5783 10.9
Каталожный номер:A210111000119
Комплект:4
Примечание:
