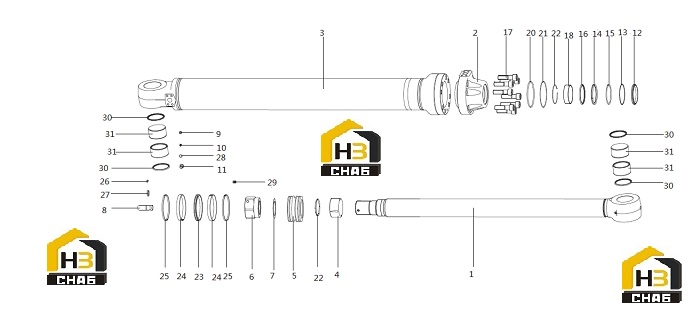

Цилиндр рукояти 60248643

← Клапан контрольно-регулирующий pvd8pc6008 (часть 3) 60170604 Цилиндр ковша 60248642 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main oil cylinder piston rod

Каталожный номер:60325540

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil cylinder end plate

Каталожный номер:60325541

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil cylinder body

Каталожный номер:60325542

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, buffer

Каталожный номер:60169564

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston rod

Каталожный номер:60325543

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:60325544

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:60169577

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bumper Dowel

Каталожный номер:60287024

Комплект:1

Примечание:

№ на схеме:9

Наименование:valve

Каталожный номер:60325545

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:60325546

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw Block

Каталожный номер:60325547

Комплект:1

Примечание:

№ на схеме:12

Наименование:Dust Ring

Каталожный номер:60325548

Комплект:1

Примечание:DKBZ-3

№ на схеме:13

Наименование:Dust seal ring

Каталожный номер:60169581

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, seal, IUH type

Каталожный номер:60176731

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, retainer, switch

Каталожный номер:60169597

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, seal, HBY type

Каталожный номер:60176729

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M30×110GB70.1 Grade

Каталожный номер:A210204000476

Комплект:8

Примечание:

№ на схеме:18

Наименование:Sliding shaft sleeve

Каталожный номер:60325549

Комплект:1

Примечание:

№ на схеме:19

Наименование:Baffle,wire,steel

Каталожный номер:60169585

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, seal

Каталожный номер:60197846

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, retaining

Каталожный номер:60169572

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, buffer

Каталожный номер:60169617

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal Ring

Каталожный номер:60325550

Комплект:1

Примечание:

№ на схеме:24

Наименование:Guide Ring

Каталожный номер:60325551

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ring, contaminant

Каталожный номер:60169567

Комплект:2

Примечание:

№ на схеме:26

Наименование:Cylindrical Pin

Каталожный номер:60325552

Комплект:1

Примечание:

№ на схеме:27

Наименование:steel ball

Каталожный номер:60305774

Комплект:11

Примечание:

№ на схеме:28

Наименование:Ring, seal

Каталожный номер:60197851

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:60325553

Комплект:1

Примечание:

№ на схеме:30

Наименование:Dust Ring

Каталожный номер:60325554

Комплект:4

Примечание:

№ на схеме:31

Наименование:Shaft sleeve

Каталожный номер:60325555

Комплект:4

Примечание:
