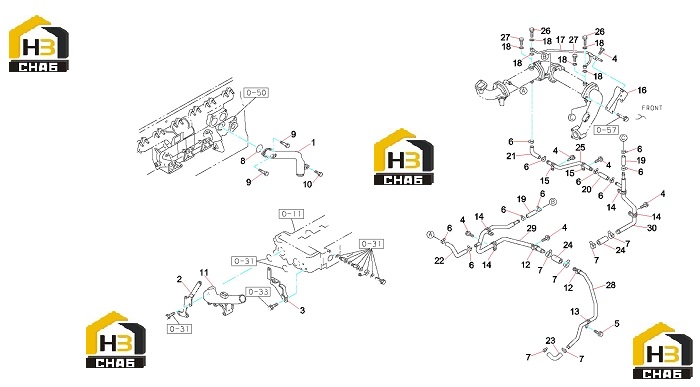

Трубопровод водяного насоса 60320142

← Термостат 60320141 Вентилятор, шкив, ремень 60320143 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe;water pump,inl

Каталожный номер:60320406

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket;water pipe(a)

Каталожный номер:60320407

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket;water pipe(b)

Каталожный номер:60320408

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:B229900004850

Комплект:9

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:B229900004885

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clip;rubber hose(a)

Каталожный номер:60320409

Комплект:10

Примечание:

№ на схеме:7

Наименование:Clip;rubber hose(b)

Каталожный номер:60320410

Комплект:6

Примечание:

№ на схеме:8

Наименование:Gasket;pipe to pump

Каталожный номер:60320411

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt 028151-0300 M10×30 flange

Каталожный номер:60311998

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt;water pump,inl(a)

Каталожный номер:60320412

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe;water outlet

Каталожный номер:60320413

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clip;water pipe(a)

Каталожный номер:60320414

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clip;water pipe(b)

Каталожный номер:60320415

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clip;water pipe(c)

Каталожный номер:60320416

Комплект:4

Примечание:

№ на схеме:15

Наименование:Cable Clip - Engine

Каталожный номер:60115375

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bracket;water charge

Каталожный номер:60320417

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe;air,leak,thermostat hsg

Каталожный номер:60320418

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:B230101001237

Комплект:5

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:60311194

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:60115602

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose;rubber(c)

Каталожный номер:60320419

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose;rubber(d)

Каталожный номер:60320420

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose;rubber(e)

Каталожный номер:60320421

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose;rubber(f)

Каталожный номер:60320422

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pipe;water,egr cooler(c)

Каталожный номер:60320425

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:60311208

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:60115402

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe;water,egr cooler(d)

Каталожный номер:60320426

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe;water,egr cooler(a)

Каталожный номер:60320423

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pipe;water,egr cooler(b)

Каталожный номер:60320424

Комплект:1

Примечание:
