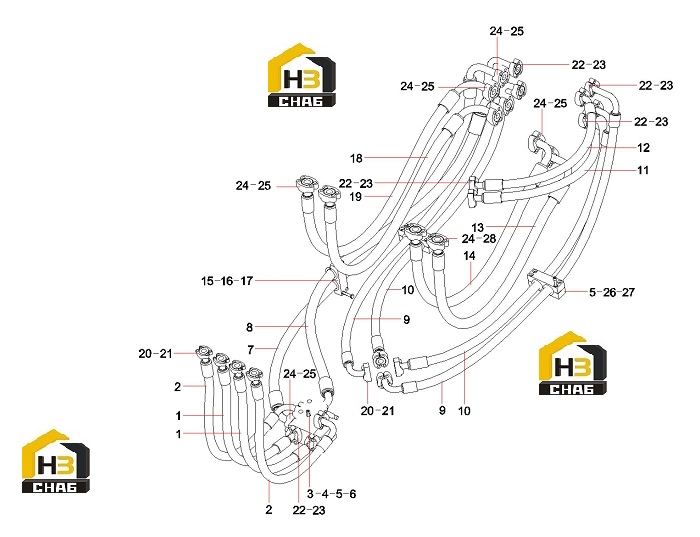

Трубопровод основной платформы 13308041

← Насос плунжерный (часть 2) 60242827 Трубопровод возврата масла 13308050 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber Hose

Каталожный номер:60253573

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rubber Hose

Каталожный номер:60253574

Комплект:2

Примечание:

№ на схеме:3

Наименование:transitional block

Каталожный номер:13304029

Комплект:1

Примечание:

№ на схеме:4

Наименование:transitional block

Каталожный номер:13304432

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000360

Комплект:15

Примечание:M12×80GB70.1 10.9

№ на схеме:6

Наименование:Pressure Sensor

Каталожный номер:60217140

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber Hose

Каталожный номер:60253567

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:60253566

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:60253569

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rubber Hose

Каталожный номер:60253568

Комплект:2

Примечание:

№ на схеме:11

Наименование:Rubber Hose

Каталожный номер:B230103007826

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber Hose

Каталожный номер:60278257

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber Hose

Каталожный номер:60253572

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:60171480

Комплект:1

Примечание:

№ на схеме:15

Наименование:clamp plate SY485C1I3KH.1.2.2-7

Каталожный номер:13306238

Комплект:1

Примечание:

№ на схеме:16

Наименование:Φ48 rubber cushion

Каталожный номер:13308536

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12×60GB5783 10.9

Каталожный номер:A210111000103

Комплект:4

Примечание:

№ на схеме:18

Наименование:Rubber Hose

Каталожный номер:60253572

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber Hose

Каталожный номер:60253571

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:16

Примечание:

№ на схеме:21

Наименование:Screw M10×30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:32

Примечание:

№ на схеме:22

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:24

Примечание:

№ на схеме:23

Наименование:Screw M12×40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:48

Примечание:

№ на схеме:24

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:24

Примечание:

№ на схеме:25

Наименование:Screw M14×45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:48

Примечание:

№ на схеме:26

Наименование:clamp SY485C1I3KH.1.2.3-3

Каталожный номер:13307237

Комплект:4

Примечание:

№ на схеме:27

Наименование:Gasket, rubber

Каталожный номер:11206203

Комплект:4

Примечание:Φ40
