Соединения трубопровода гидрораспределителя (часть 2) 13309359

Соединения трубопровода гидрораспределителя (часть 2) 13309359

← Соединения трубопровода гидрораспределителя (часть 1) 13309359 Соединения трубопровода гидрораспределителя (часть 2) 13309359 →

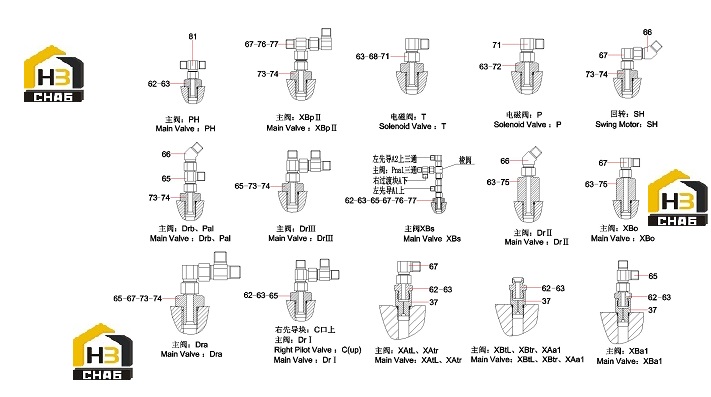

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:37
Наименование:Valve, one-way, throttle
Каталожный номер:A220401000593
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Joint
Каталожный номер:11287446
Комплект:10
Примечание:G3/8-M16
0 ₽
шт
№ на схеме:63
Наименование:O-ring 13.8×2.4JISB2401
Каталожный номер:B230101000049
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:Connector, pipe
Каталожный номер:B210780000015
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Connector
Каталожный номер:B210780001658
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:Connector, pipe
Каталожный номер:B210780000636
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:Connector
Каталожный номер:A820205000961
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:71
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:72
Наименование:Connector, filter
Каталожный номер:12395992
Комплект:1
Примечание:G3/8-M18
0 ₽
шт
№ на схеме:73
Наименование:Connector
Каталожный номер:A820205002445
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:75
Наименование:Pipe joint
Каталожный номер:11816259
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:Connector, pipe
Каталожный номер:B210780001404
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:Valve, shuttle, three-way
Каталожный номер:B220401000316
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:81
Наименование:Connector, pipe
Каталожный номер:B210780000631
Комплект:1
Примечание:
