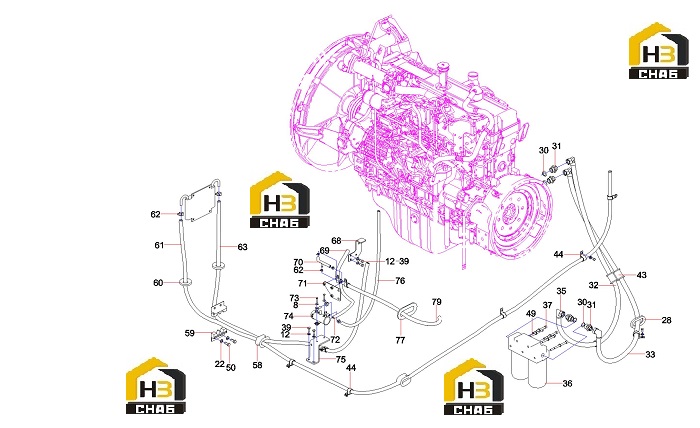

Система топливная (часть 2) 13307855

← Система топливная (часть 1) 13307855 Система топливная (часть 2) 13307855 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:8

Наименование:Washer

Каталожный номер:60238783

Комплект:10

Примечание:6GB96.1

№ на схеме:12

Наименование:Washer

Каталожный номер:24000637

Комплект:53

Примечание:10GB97.1

№ на схеме:22

Наименование:Washer

Каталожный номер:24000639

Комплект:13

Примечание:12GB97.1

№ на схеме:28

Наименование:Rubber pad SY485C1I3KH.1.3.5

Каталожный номер:13285390

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring 28.7×3.5JISB2401

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:31

Наименование:Connector

Каталожный номер:A820205000945

Комплект:4

Примечание:

№ на схеме:32

Наименование:Hose - Oil

Каталожный номер:60027557

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose,oil

Каталожный номер:60029555

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:36

Наименование:oil filter

Каталожный номер:60250932

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw

Каталожный номер:A210204000477

Комплект:2

Примечание:M10×110GB70.1 10.9

№ на схеме:39

Наименование:Bolt M10×25GB5783 10.9

Каталожный номер:A210111000197

Комплект:15

Примечание:

№ на схеме:43

Наименование:Gasket, rubber

Каталожный номер:A820606020470

Комплект:2

Примечание:φ34

№ на схеме:44

Наименование:Clamp, harness

Каталожный номер:60149605

Комплект:10

Примечание:

№ на схеме:49

Наименование:Screw M10×140GB70.1

Каталожный номер:A210204000005

Комплект:3

Примечание:

№ на схеме:50

Наименование:Bolt M12×30GB578310.9

Каталожный номер:A210111000202

Комплект:9

Примечание:

№ на схеме:58

Наименование:Rubber pad SY485C1I3KH.1.3.5-

Каталожный номер:13285524

Комплект:2

Примечание:

№ на схеме:59

Наименование:Clamp, pipe

Каталожный номер:12020025

Комплект:2

Примечание:

№ на схеме:60

Наименование:Protective sleeve

Каталожный номер:13285399

Комплект:2

Примечание:

№ на схеме:61

Наименование:Pipe of reture oil

Каталожный номер:13285207

Комплект:1

Примечание:

№ на схеме:62

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:18

Примечание:

№ на схеме:63

Наименование:Pipe of return oil

Каталожный номер:13284401

Комплект:1

Примечание:

№ на схеме:68

Наименование:Bracket SY485C1I3KH.1.3.5.12

Каталожный номер:13297507

Комплект:1

Примечание:

№ на схеме:69

Наименование:Fuel Pipe SY485C1I3KH.1.3.5-28

Каталожный номер:13287728

Комплект:1

Примечание:

№ на схеме:70

Наименование:T-Joint SY485C1I3KH.1.3.5.4

Каталожный номер:13291408

Комплект:1

Примечание:

№ на схеме:71

Наименование:Bracket SY485C1I3KH.1.3.5.16

Каталожный номер:13290974

Комплект:1

Примечание:

№ на схеме:72

Наименование:Fuel hose of pump

Каталожный номер:13287713

Комплект:1

Примечание:

№ на схеме:73

Наименование:Bolt M6×30GB5783

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:74

Наименование:Fuel pump

Каталожный номер:60018583

Комплект:1

Примечание:

№ на схеме:75

Наименование:Bracket of Pump

Каталожный номер:13291106

Комплект:1

Примечание:

№ на схеме:76

Наименование:Fuel Pipe 1 SY485C1I3KH.1.3.5

Каталожный номер:13285351

Комплект:1

Примечание:

№ на схеме:77

Наименование:Rubber pad SY485C1I3KH.1.3.5-5

Каталожный номер:13285543

Комплект:1

Примечание:

№ на схеме:79

Наименование:Fuel Pipe SY485C1I3KH.1.3.5-30

Каталожный номер:13287981

Комплект:1

Примечание:
