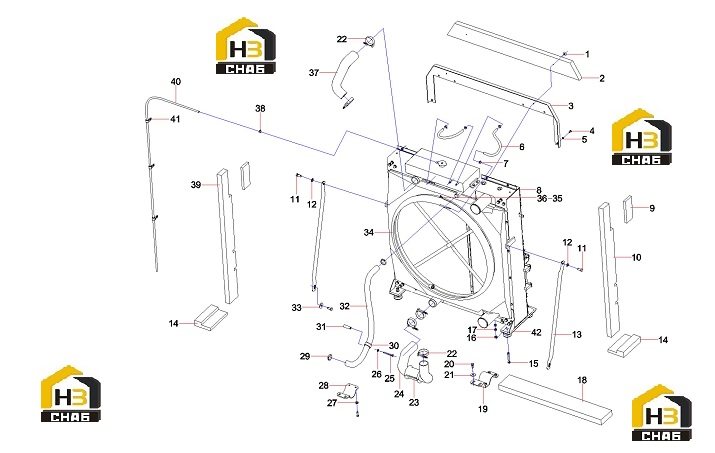

Система охлаждения 13294027

← Фильтр воздушный 60241870 Радиатор 60250328 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cramp SY485C1I3KH.1.6.8-4

Каталожный номер:13282154

Комплект:2

Примечание:

№ на схеме:2

Наименование:sponge SY485C1I3KH.1.3.3-6

Каталожный номер:13282145

Комплект:1

Примечание:

№ на схеме:3

Наименование:Up clapboard

Каталожный номер:13282153

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M8×16GB5783 10.9

Каталожный номер:A210111000342

Комплект:9

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000633

Комплект:9

Примечание:8GB97.1

№ на схеме:6

Наименование:Expansion Water Pipe

Каталожный номер:13282140

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:4

Примечание:

№ на схеме:8

Наименование:Radiator

Каталожный номер:60250328

Комплект:1

Примечание:

№ на схеме:9

Наименование:sponge SY485C1I3KH.1.3.3-12

Каталожный номер:13282141

Комплект:2

Примечание:

№ на схеме:10

Наименование:sponge SY485C1I3KH.1.3.3-8

Каталожный номер:13282147

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M14×30GB5783 10.9

Каталожный номер:A210111000205

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60238781

Комплект:2

Примечание:14GB97.1

№ на схеме:13

Наименование:Support rod SY485C1I3KH.1.3.3-9

Каталожный номер:13282148

Комплект:2

Примечание:

№ на схеме:14

Наименование:sponge SY485C1I3KH.1.3.3-13

Каталожный номер:13282142

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M12×90GB5782 10.9

Каталожный номер:A210110000323

Комплект:6

Примечание:

№ на схеме:16

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:17

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:12

Примечание:

№ на схеме:18

Наименование:Bottom sponge

Каталожный номер:13282144

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rigid bracket

Каталожный номер:13282150

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M14×35GB5783 10.9

Каталожный номер:A210111000442

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:4

Примечание:

№ на схеме:22

Наименование:T-type anchor ear

Каталожный номер:60227325

Комплект:5

Примечание:

№ на схеме:23

Наименование:Rubber sleeveSY850C3I2K.1.3.4

Каталожный номер:12832059

Комплект:1

Примечание:

№ на схеме:24

Наименование:Water outlet tube of radiator

Каталожный номер:13282143

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M10×80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000637

Комплект:5

Примечание:10GB97.1

№ на схеме:27

Наименование:Bolt M10×30GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:28

Наименование:BoardSY850C3I2K.1.3.4-38

Каталожный номер:12832060

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose ring hoop

Каталожный номер:60210577

Комплект:2

Примечание:

№ на схеме:30

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:1

Примечание:

№ на схеме:31

Наименование:Tube

Каталожный номер:11166822

Комплект:1

Примечание:

№ на схеме:32

Наименование:Recharging Tube

Каталожный номер:13394551

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:60060550

Комплект:2

Примечание:14GB96.1

№ на схеме:34

Наименование:Cover, rubber

Каталожный номер:A230199000044

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:36

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:37

Наименование:Water inlet tube of radiator

Каталожный номер:13282138

Комплект:1

Примечание:

№ на схеме:38

Наименование:Clamp, hose

Каталожный номер:60202895

Комплект:1

Примечание:φ8-φ16

№ на схеме:39

Наименование:sponge SY485C1I3KH.1.3.3-7

Каталожный номер:13282146

Комплект:1

Примечание:

№ на схеме:40

Наименование:Hose

Каталожный номер:A820606030493

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:3

Примечание:

№ на схеме:42

Наименование:Adjusting spacer

Каталожный номер:13297996

Комплект:2

Примечание:
