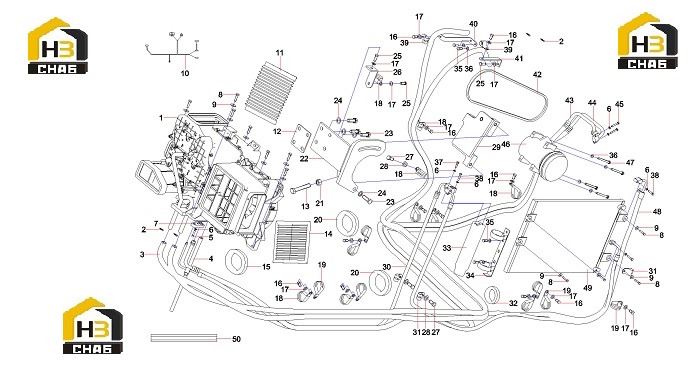

Система кондиционирования воздуха (часть 1) 13278021

← Подшипник поворотный 13624157 Система кондиционирования воздуха (часть 1) 13278021 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hoop

Каталожный номер:60134354

Комплект:4

Примечание:

№ на схеме:3

Наименование:Rubber Hose SY485C1I3KH.1.8-1

Каталожный номер:13377479

Комплект:2

Примечание:

№ на схеме:4

Наименование:Drainage pipe

Каталожный номер:60213359

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M6×25GB70.1 10.9

Каталожный номер:24002251

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000632

Комплект:7

Примечание:6GB97.1

№ на схеме:7

Наименование:Connected plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8×30GB5783 10.9

Каталожный номер:A210111000293

Комплект:11

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60060565

Комплект:11

Примечание:8GB96.1

№ на схеме:10

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:11

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cushion SY700C2I2K.1.8-3

Каталожный номер:13251493

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M16×90GB5783 10.9

Каталожный номер:A210111000347

Комплект:1

Примечание:

№ на схеме:14

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sheath

Каталожный номер:11648716

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10×16GB5783 10.9

Каталожный номер:A210111000195

Комплект:14

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000637

Комплект:17

Примечание:10GB97.1

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:14

Примечание:

№ на схеме:19

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:5

Примечание:

№ на схеме:20

Наименование:Jacket, rubber

Каталожный номер:11169935

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:22

Наименование:Compressor fixed Bracket

Каталожный номер:13278016

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M14×40GB5783-00 10.9

Каталожный номер:A210111000208

Комплект:5

Примечание:

№ на схеме:24

Наименование:Washer 14(GB1230)

Каталожный номер:A210444000001

Комплект:5

Примечание:

№ на схеме:25

Наименование:Bolt M10×25GB5783 10.9

Каталожный номер:A210111000197

Комплект:3

Примечание:

№ на схеме:26

Наименование:Fixed bracket SY485C1I3KH.1.8.2

Каталожный номер:13277347

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:3

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000639

Комплект:3

Примечание:12GB97.1

№ на схеме:29

Наименование:Plate, adjusting

Каталожный номер:10143993

Комплект:1

Примечание:

№ на схеме:30

Наименование:Liquid rubber hose

Каталожный номер:60250667

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:3

Примечание:

№ на схеме:32

Наименование:Sheath

Каталожный номер:11133774

Комплект:1

Примечание:

№ на схеме:33

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:34

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M8×20GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:8GB97.1

№ на схеме:37

Наименование:Bolt M6×25GB5783

Каталожный номер:A210111000081

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M6×30GB5783

Каталожный номер:A210111000082

Комплект:7

Примечание:

№ на схеме:39

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:40

Наименование:Fixed bracket Ⅲ

Каталожный номер:13277351

Комплект:1

Примечание:

№ на схеме:41

Наименование:Fixed bracketⅡ

Каталожный номер:13277349

Комплект:1

Примечание:

№ на схеме:42

Наименование:V-belt

Каталожный номер:B230106000058

Комплект:1

Примечание:

№ на схеме:43

Наименование:Exhaust hose

Каталожный номер:60250665

Комплект:1

Примечание:

№ на схеме:44

Наименование:Suction rubber tube

Каталожный номер:60250664

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bolt M6×35GB5783

Каталожный номер:A210111000083

Комплект:2

Примечание:

№ на схеме:46

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt M8×80GB5783

Каталожный номер:A210111000097

Комплект:4

Примечание:

№ на схеме:48

Наименование:Liquid rubber hose

Каталожный номер:60250666

Комплект:1

Примечание:

№ на схеме:49

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:50

Наименование:Sheath

Каталожный номер:11133754

Комплект:1

Примечание:
