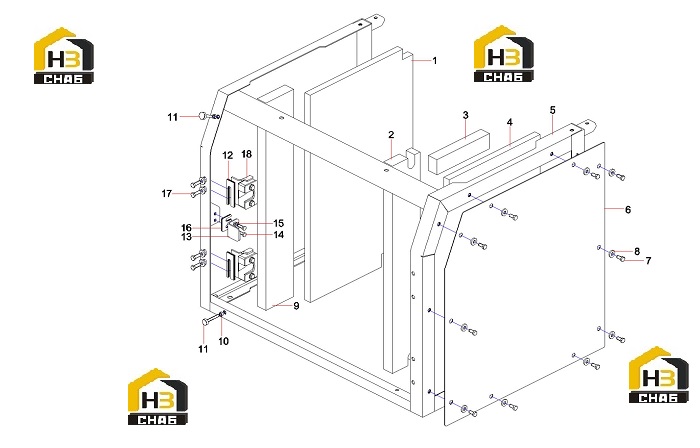

Отсек радиатора 13306923

← Пластины защитные 13305931 Замок 13306843 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:denoising sponge

Каталожный номер:13513247

Комплект:1

Примечание:

№ на схеме:1

Наименование:denoising sponge

Каталожный номер:13513247

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sponge SY485C1I3KH.1.6.13-1

Каталожный номер:13306919

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sponge SY485C1I3KH.1.6.13-1

Каталожный номер:13306919

Комплект:1

Примечание:

№ на схеме:3

Наименование:sponge SY485C1I3KH.1.6.13-7

Каталожный номер:13547053

Комплект:2

Примечание:

№ на схеме:3

Наименование:sponge SY485C1I3KH.1.6.13-7

Каталожный номер:13547053

Комплект:2

Примечание:

№ на схеме:4

Наименование:denoising sponge

Каталожный номер:13513248

Комплект:1

Примечание:

№ на схеме:4

Наименование:denoising sponge

Каталожный номер:13513248

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cabin framework for radiator

Каталожный номер:13306935

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cabin framework for radiator

Каталожный номер:13306935

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacing plate

Каталожный номер:13306922

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacing plate

Каталожный номер:13306922

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:10

Примечание:

№ на схеме:7

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:10

Примечание:

№ на схеме:8

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:14

Примечание:

№ на схеме:8

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:14

Примечание:

№ на схеме:9

Наименование:Sponge SY485C1I3KH.1.6.13-3

Каталожный номер:13306921

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sponge SY485C1I3KH.1.6.13-3

Каталожный номер:13306921

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:11

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:2

Примечание:

№ на схеме:11

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:2

Примечание:

№ на схеме:12

Наименование:Adjusting spacer

Каталожный номер:13306820

Комплект:16

Примечание:

№ на схеме:12

Наименование:Adjusting spacer

Каталожный номер:13306820

Комплект:16

Примечание:

№ на схеме:13

Наименование:door-shaft seal

Каталожный номер:13306818

Комплект:1

Примечание:

№ на схеме:13

Наименование:door-shaft seal

Каталожный номер:13306818

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M10×30GB5783 10.9

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M10×30GB5783 10.9

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:16

Наименование:Adjusting spacer

Каталожный номер:13306819

Комплект:5

Примечание:

№ на схеме:16

Наименование:Adjusting spacer

Каталожный номер:13306819

Комплект:5

Примечание:

№ на схеме:17

Наименование:Bolt M12×35GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M12×35GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:18

Наименование:Assembly of Bumper Block

Каталожный номер:13306843

Комплект:2

Примечание:

№ на схеме:18

Наименование:Assembly of Bumper Block

Каталожный номер:13306843

Комплект:2

Примечание:
