Отсек насоса гидравлического 13306822

Отсек насоса гидравлического 13306822

← Решетка гидравлического бака 13304908 Пластина защитная отсека насоса 13386797 →

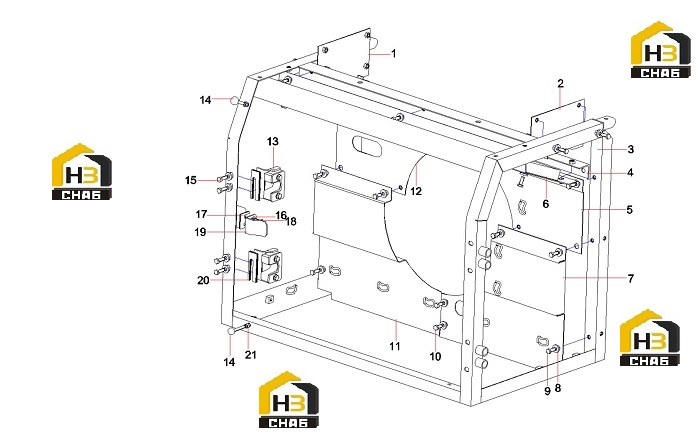

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Corner spacing plate
Каталожный номер:13385522
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Corner spacing plate
Каталожный номер:13306849
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Main pump cabin framework
Каталожный номер:13306838
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cross beam SY485C1I3KH.1.6.6.3
Каталожный номер:13306847
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Main pump right partition plate
Каталожный номер:13306853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Main pump upper partition plate
Каталожный номер:13386797
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Main pump lower partition plate
Каталожный номер:13385526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Thickening Washer
Каталожный номер:13300896
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M12×30GB578310.9
Каталожный номер:A210111000202
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M12×25GB5783 10.9
Каталожный номер:A210111000101
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Main pump lower partition plate
Каталожный номер:13306855
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Main pump left partition plate
Каталожный номер:13385524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Assembly of Bumper Block
Каталожный номер:13306843
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M12×35GB5783 10.9
Каталожный номер:A210111000203
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Adjusting spacer
Каталожный номер:13306819
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt M10×30GB5783 10.9
Каталожный номер:A210111000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:door-shaft seal
Каталожный номер:13506808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Adjusting spacer
Каталожный номер:13306820
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:2
Примечание:
