Крышка отсека радиатора 13306069

Крышка отсека радиатора 13306069

← Капот 13306189 Каркас отсека двигателя 13306105 →

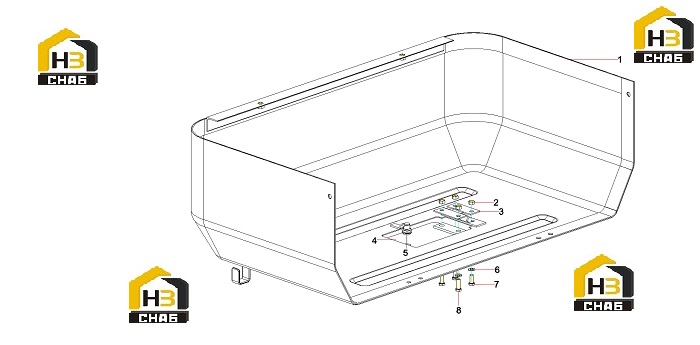

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:radiator hood assembly
Каталожный номер:13306071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hinge
Каталожный номер:A810502079012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cap, filler
Каталожный номер:A810502050133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Lock, door, engineering
Каталожный номер:A222200000122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M10×25GB5783 10.9
Каталожный номер:A210111000197
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M10×30GB5783 10.9
Каталожный номер:A210111000024
Комплект:2
Примечание:
