Компоненты поворотной платформы 13311039

← Компоненты основные экскаватора SY485C1 13205398 Кабина оператора 13298847 →

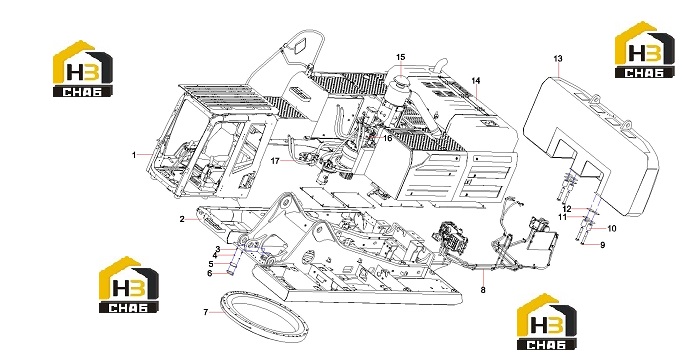

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab SY485C1I3KH.1.5

Каталожный номер:13298847

Комплект:1

Примечание:

№ на схеме:2

Наименование:revolving frame SY485C1I3KH.1.1

Каталожный номер:13311442

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:12GB97.1

№ на схеме:5

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:7

Наименование:Swing mechanism

Каталожный номер:13294690

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air conditioning system

Каталожный номер:13278021

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:21021304

Комплект:8

Примечание:GB5785 10.9

№ на схеме:10

Наименование:Cover SY485C1I3KH.1-1A

Каталожный номер:13354544

Комплект:8

Примечание:

№ на схеме:11

Наименование:Spacer SY485C1I3KH.1-2

Каталожный номер:13301920

Комплект:8

Примечание:

№ на схеме:12

Наименование:Spacer SY485C1I3KH.1-3

Каталожный номер:13301921

Комплект:8

Примечание:

№ на схеме:13

Наименование:Counterweight assembly

Каталожный номер:13272901

Комплект:1

Примечание:

№ на схеме:14

Наименование:Assembly panels

Каталожный номер:13312148

Комплект:1

Примечание:

№ на схеме:15

Наименование:Power System SY485C1I3KH.1.3

Каталожный номер:13294706

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pilot System SY485C1I3KH.1.4

Каталожный номер:13310215

Комплект:1

Примечание:

№ на схеме:17

Наименование:hydraulic system of platform

Каталожный номер:13308319

Комплект:1

Примечание:
