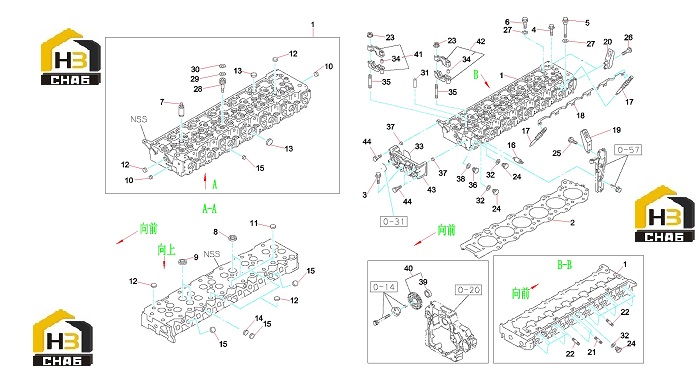

Головка блока цилиндров 60320131

← Крышка гбц с комплектующими 60320130 Головка блока цилиндров 60320131 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Head asm;cyl

Каталожный номер:60320205

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket;cyl hd

Каталожный номер:60320206

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt;cyl hd to block (a)

Каталожный номер:60320207

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt;cyl hd to block (b)

Каталожный номер:60320208

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt;cyl hd to block (c)

Каталожный номер:60320209

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt;cyl hd to block (d)

Каталожный номер:60320210

Комплект:20

Примечание:

№ на схеме:7

Наименование:Guide; vlv

Каталожный номер:60320211

Комплект:24

Примечание:

№ на схеме:8

Наименование:Seat;vlv insert inlet

Каталожный номер:60320212

Комплект:12

Примечание:

№ на схеме:9

Наименование:Seat;vlv insert exh

Каталожный номер:60320213

Комплект:12

Примечание:

№ на схеме:10

Наименование:Ring, sealing

Каталожный номер:60003701

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plug, Cup

Каталожный номер:B229900004651

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:B229900004652

Комплект:10

Примечание:

№ на схеме:13

Наименование:Cup;sealine,water jacket (d)

Каталожный номер:60320214

Комплект:18

Примечание:

№ на схеме:14

Наименование:Plug, Cup

Каталожный номер:B229900004655

Комплект:6

Примечание:

№ на схеме:15

Наименование:Seal, ring

Каталожный номер:60003702

Комплект:12

Примечание:

№ на схеме:16

Наименование:Stud; inl manif

Каталожный номер:60320215

Комплект:12

Примечание:

№ на схеме:17

Наименование:Plug, preheat

Каталожный номер:B229900003476

Комплект:6

Примечание:

№ на схеме:18

Наименование:Connector; glow plug

Каталожный номер:60320216

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shackle

Каталожный номер:60311927

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hanger; eng,rrb (b)

Каталожный номер:60320217

Комплект:2

Примечание:

№ на схеме:21

Наименование:Stud; exh manif m10×130

Каталожный номер:60320218

Комплект:3

Примечание:

№ на схеме:22

Наименование:Stud; exh manif m10×77

Каталожный номер:60320219

Комплект:15

Примечание:

№ на схеме:23

Наименование:Nut;cam brkt

Каталожный номер:60320220

Комплект:14

Примечание:

№ на схеме:24

Наименование:Plug;cyl hd

Каталожный номер:60320221

Комплект:3

Примечание:

№ на схеме:25

Наименование:Bolt;eng hanger (a)

Каталожный номер:60320222

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt;eng hanger (b)

Каталожный номер:60320223

Комплект:4

Примечание:

№ на схеме:27

Наименование:Washer; pl,cyl hd to block

Каталожный номер:60320224

Комплект:26

Примечание:

№ на схеме:28

Наименование:Sleeve; nozzle holder

Каталожный номер:60320225

Комплект:6

Примечание:

№ на схеме:29

Наименование:Gasket;sleeve; nozzle holder (a)

Каталожный номер:60320226

Комплект:6

Примечание:

№ на схеме:30

Наименование:Gasket;sleeve; nozzle holder (b)

Каталожный номер:60320227

Комплект:6

Примечание:

№ на схеме:31

Наименование:Guide; bridge

Каталожный номер:60320228

Комплект:12

Примечание:

№ на схеме:32

Наименование:Shim

Каталожный номер:B229900004536

Комплект:3

Примечание:

№ на схеме:33

Наименование:Gasket;cyl hd to gear case

Каталожный номер:60320229

Комплект:1

Примечание:

№ на схеме:34

Наименование:Dowel;cam brkt set

Каталожный номер:60320230

Комплект:28

Примечание:

№ на схеме:35

Наименование:Stud; cam brkt

Каталожный номер:60320231

Комплект:14

Примечание:

№ на схеме:36

Наименование:Plug

Каталожный номер:B229900004653

Комплект:1

Примечание:

№ на схеме:37

Наименование:Dowel;cyl head

Каталожный номер:60320237

Комплект:2

Примечание:

№ на схеме:38

Наименование:Shim

Каталожный номер:B229900004530

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bushing;idle gear

Каталожный номер:60320238

Комплект:1

Примечание:

№ на схеме:40

Наименование:Gear; idle

Каталожный номер:60320232

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bracket set;cam,cyl hd(a)

Каталожный номер:60320233

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bracket set;cam,cyl hd(b)

Каталожный номер:60320234

Комплект:6

Примечание:

№ на схеме:43

Наименование:Case; head gear

Каталожный номер:60320235

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bolt;case

Каталожный номер:60320236

Комплект:7

Примечание:
