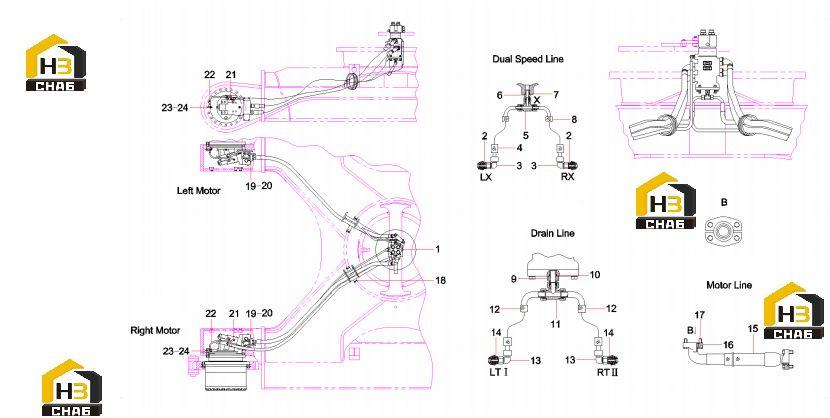

Трубопровод соединения гидромоторов 11173953

← Демпфер поворотной платформы 11163607 Трубопровод соединения гидромоторов 11173953 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Mounting GP, swivel joint

Каталожный номер:A810201069419

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:10223366

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103002275

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205000839

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103001562

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205002377

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780001363

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:21032340

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000316

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:60042657

Комплект:4

Примечание:

№ на схеме:16

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:17

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:18

Наименование:Sheath

Каталожный номер:A820606030424

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:16

Примечание:

№ на схеме:20

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:8

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103001890

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780001026

Комплект:2

Примечание:
