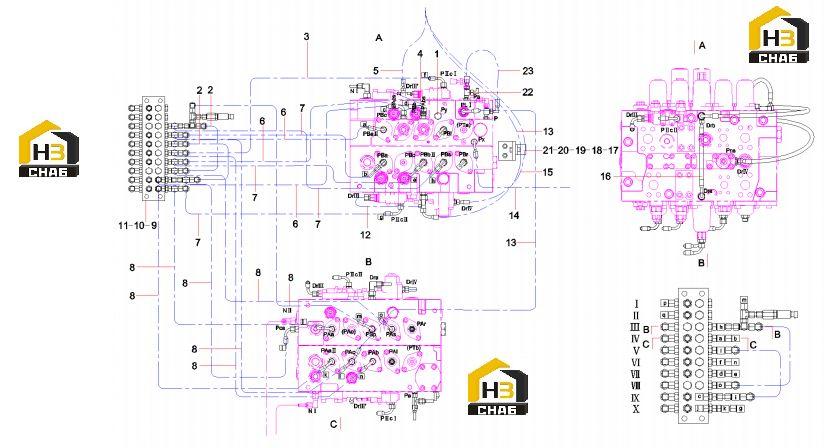

Трубопровод клапана распределительного 11920072

← Комплектующие клапана (часть 2) 60004101 Соединения клапана распределительного 11920072 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:1

Наименование:Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:21003891

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:21003891

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103000162

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103000162

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103001885

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103001885

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103001082

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103001082

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103002375

Комплект:3

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103002375

Комплект:3

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103003183

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103003183

Комплект:4

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103000076

Комплект:7

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103000076

Комплект:7

Примечание:

№ на схеме:9

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:9

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103001233

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103001233

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103000694

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103000694

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103000129

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103000129

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103003136

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103003136

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103003612

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103003612

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:11168353

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:11168353

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M16x1.5GB6185.2 10

Каталожный номер:A210204000167

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw M16x1.5GB6185.2 10

Каталожный номер:A210204000167

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector, filter

Каталожный номер:60173491

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector, filter

Каталожный номер:60173491

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:B230103001889

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:B230103001889

Комплект:1

Примечание:
