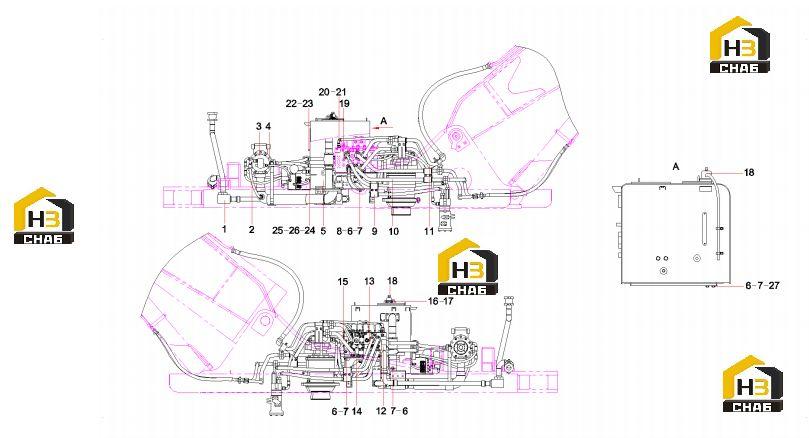

Трубопровод гидравлической системы 12079421

← Устройство поворотной рамы 12049888 Трубопровод возврата масла 12315456 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipeline, oil return

Каталожный номер:12315456

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipeline, oil suction

Каталожный номер:11366309

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pump, plunger

Каталожный номер:B220301000357

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M20x60GB5783 10.9

Каталожный номер:A210111000062

Комплект:4

Примечание:

№ на схеме:5

Наименование:Hydraulic Oil

Каталожный номер:12984872

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:11

Примечание:

№ на схеме:7

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:17

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000642

Комплект:6

Примечание:

№ на схеме:9

Наименование:Pipeline, travel

Каталожный номер:11169926

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipeline, boom

Каталожный номер:12079412

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipeline, bucket

Каталожный номер:12055946

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve, main control

Каталожный номер:B220401001326

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipeline, swing

Каталожный номер:12079408

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, main valve

Каталожный номер:11030831

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipeline, arm

Каталожный номер:12055959

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:6

Примечание:

№ на схеме:18

Наименование:Valve, breather

Каталожный номер:60129703

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sensor, temperature

Каталожный номер:60008962

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M16x40GB5783

Каталожный номер:A210111000112

Комплект:10

Примечание:
