Трубопровод электромагнитного клапана 11625533

Трубопровод электромагнитного клапана 11625533

← Соединения клапана распределительного 11920072 Трубопровод электромагнитного клапана 11625533 →

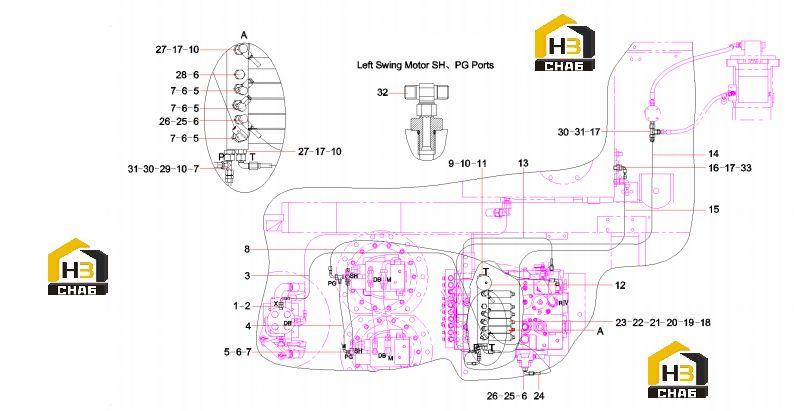

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:A820205001148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring 10.9x2.3(JISB2401)
Каталожный номер:A230101000247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:B230103002373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Rubber Hose
Каталожный номер:B230103001213
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:A820205002445
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring 10.8x2.4JISB2401
Каталожный номер:B230101000047
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, pipe
Каталожный номер:B210780000636
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:B230103003320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plug
Каталожный номер:A820205000947
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:11449504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Accumulator
Каталожный номер:60137145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose, rubber
Каталожный номер:21017526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:B230103002291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose, rubber
Каталожный номер:A831413150000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector
Каталожный номер:10541251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Valve GP, solenoid, directional
Каталожный номер:60136331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Screw M10x70GB70.1 10.9
Каталожный номер:A210204000345
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bracket, solenoid valve
Каталожный номер:11625169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bolt M12x30GB5783
Каталожный номер:A210111000038
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Hose, rubber
Каталожный номер:B230103000730
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Connector
Каталожный номер:A820205000940
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Connector
Каталожный номер:A820205000961
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Plug
Каталожный номер:A820205001771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Connector, filter
Каталожный номер:12395992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Connector, pipe
Каталожный номер:B210780000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Connector, pipe
Каталожный номер:B210780000683
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Connector, pipe
Каталожный номер:B210780000631
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:O-ring 17.8x2.4JISB2401
Каталожный номер:B230101000090
Комплект:1
Примечание:
