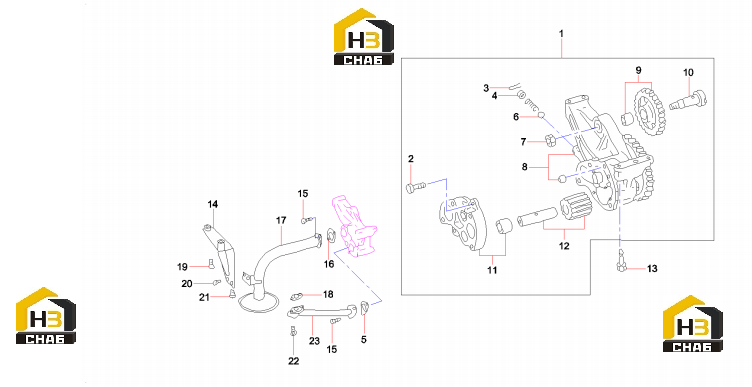

Маслосборник и масляный насос 60077951

← Крышка клапанная и сапун 60077951 Трубки масляные 60077953 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump GP, Oil

Каталожный номер:B220301000655

Комплект:1

Примечание:

№ на схеме:1

Наименование:Pump GP, Oil

Каталожный номер:B220301000655

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:60076699

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:60076699

Комплект:2

Примечание:

№ на схеме:3

Наименование:Dowel

Каталожный номер:60076761

Комплект:1

Примечание:

№ на схеме:3

Наименование:Dowel

Каталожный номер:60076761

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seat (Valve, Pressure reducing)

Каталожный номер:60076531

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seat (Valve, Pressure reducing)

Каталожный номер:60076531

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:60076323

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:60076323

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ball

Каталожный номер:60076511

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ball

Каталожный номер:60076511

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:60076618

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:60076618

Комплект:1

Примечание:

№ на схеме:8

Наименование:Kit, Gear & Housing

Каталожный номер:60076285

Комплект:1

Примечание:

№ на схеме:8

Наименование:Kit, Gear & Housing

Каталожный номер:60076285

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear, Idler

Каталожный номер:60076475

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear, Idler

Каталожный номер:60076475

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft

Каталожный номер:60076796

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft

Каталожный номер:60076796

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover GP

Каталожный номер:60076177

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover GP

Каталожный номер:60076177

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gear

Каталожный номер:60076261

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gear

Каталожный номер:60076261

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:60076688

Комплект:3

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:60076688

Комплект:3

Примечание:

№ на схеме:14

Наименование:Bracket, Strainer

Каталожный номер:60076594

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, Strainer

Каталожный номер:60076594

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60076689

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60076689

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:60076325

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:60076325

Комплект:1

Примечание:

№ на схеме:17

Наименование:Strainer

Каталожный номер:60076593

Комплект:1

Примечание:

№ на схеме:17

Наименование:Strainer

Каталожный номер:60076593

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:60076326

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:60076326

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:60076693

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:60076693

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:60076682

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:60076682

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60076692

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60076692

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:60076685

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:60076685

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pipe, steel

Каталожный номер:60076213

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipe, steel

Каталожный номер:60076213

Комплект:1

Примечание:
