Крепление цилиндра к стреле 12822767

← Стрела в сборе 12822767 Крепление цилиндра к стреле 12822767 →

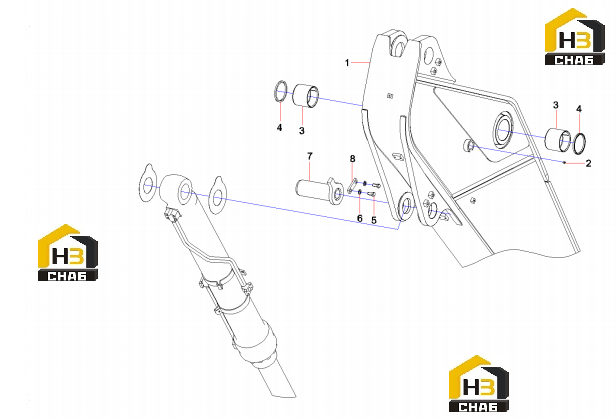

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm SY465C5M2KS.3.3K

Каталожный номер:13245076

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:6

Примечание:

№ на схеме:3

Наименование:Sleeve, shaft

Каталожный номер:11171876

Комплект:2

Примечание:

№ на схеме:4

Наименование:MCS-ring, dustproof

Каталожный номер:60044259

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:16

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000642

Комплект:18

Примечание:

№ на схеме:7

Наименование:Roll, pin

Каталожный номер:11347579

Комплект:3

Примечание:

№ на схеме:8

Наименование:Plate, pressure

Каталожный номер:-

Комплект:2

Примечание:Modification or other
