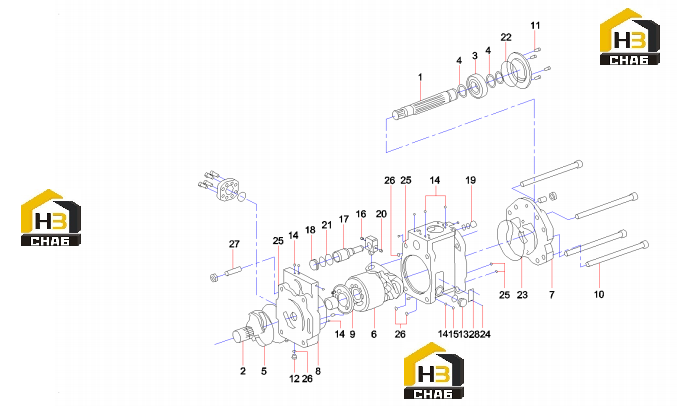

Комплектующие плунжерного насоса (часть 2) 60083712

← Комплектующие плунжерного насоса (часть 1) 60083712 Комплектующие насоса 60015495 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, drive

Каталожный номер:60075453

Комплект:1

Примечание:

№ на схеме:2

Наименование:Coupler, spline

Каталожный номер:60075431

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing, front

Каталожный номер:60006941

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer, bearing

Каталожный номер:60075476

Комплект:3

Примечание:

№ на схеме:5

Наименование:Vane, boosting

Каталожный номер:60075469

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cylinder body

Каталожный номер:60006943

Комплект:2

Примечание:

№ на схеме:7

Наименование:Support, swash plate

Каталожный номер:60075466

Комплект:2

Примечание:

№ на схеме:8

Наименование:Cover, oil distribution

Каталожный номер:60075386

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tray, oil distribution

Каталожный номер:60075447

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:60075439

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw, socket head

Каталожный номер:60039371

Комплект:4

Примечание:

№ на схеме:12

Наименование:Plug, oil

Каталожный номер:60038654

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plug, oil

Каталожный номер:60039400

Комплект:4

Примечание:

№ на схеме:14

Наименование:Setscrew

Каталожный номер:60008728

Комплект:32

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:60008820

Комплект:5

Примечание:

№ на схеме:16

Наименование:Pin, angular

Каталожный номер:60075450

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plunger, servo

Каталожный номер:60075455

Комплект:2

Примечание:

№ на схеме:18

Наименование:Post, bumping

Каталожный номер:60075377

Комплект:2

Примечание:

№ на схеме:19

Наименование:Post, bumping

Каталожный номер:60075376

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:60008549

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:A210608000167

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:A210608000181

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60051453

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:60038620

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:A210608000007

Комплект:15

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60030613

Комплект:10

Примечание:

№ на схеме:27

Наименование:Rod, screw

Каталожный номер:60075440

Комплект:2

Примечание:

№ на схеме:28

Наименование:Nameplate

Каталожный номер:60075444

Комплект:1

Примечание:
