Комплектующие ковша sy465c5m2ks.3.4k 13239657

← Соединение a810201031035 Комплектующие электрической системы кабины 12868546 →

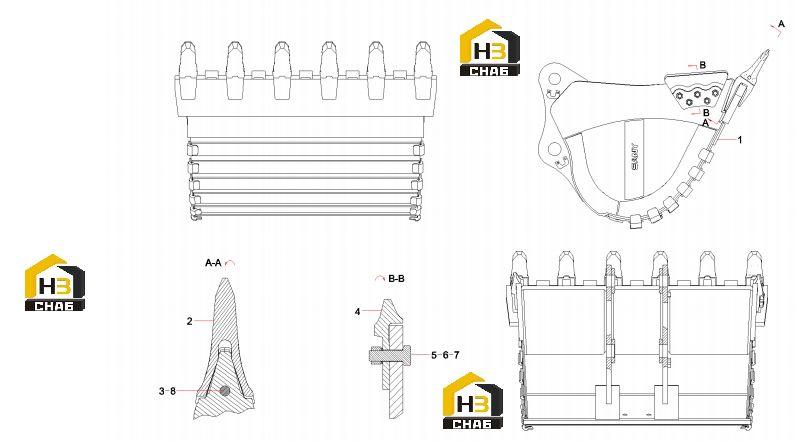

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket body(2.9)

Каталожный номер:13239656

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tooth, bucket

Каталожный номер:60142873

Комплект:6

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:60142875

Комплект:6

Примечание:

№ на схеме:4

Наименование:Lateral ToothSY465C1M2K.3.4-2D

Каталожный номер:12827269

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210110000424

Комплект:10

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210402000048

Комплект:10

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000078

Комплект:10

Примечание:

№ на схеме:8

Наименование:Spring, snap

Каталожный номер:60142874

Комплект:6

Примечание:
