Узел стрелы 12822767

← Комплектующие редуктора (часть 2) 60180066 Узел стрелы 12822767 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

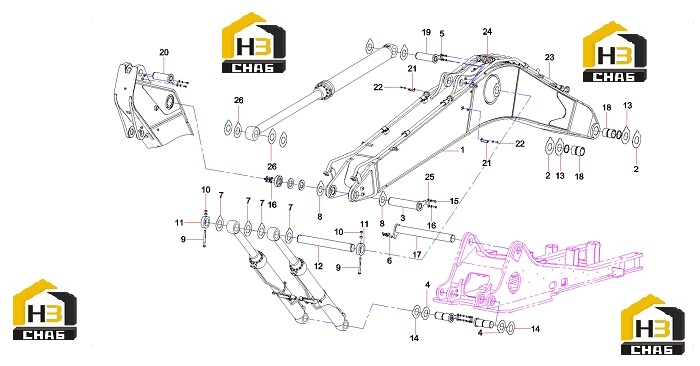

№ на схеме:1

Наименование:Boom

Каталожный номер:12837594

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:10254241

Комплект:4

Примечание:

№ на схеме:3

Наименование:Roll, pin

Каталожный номер:11255732

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shim

Каталожный номер:A820102010760

Комплект:6

Примечание:

№ на схеме:5

Наименование:Plate, pressure

Каталожный номер:A820101211710

Комплект:3

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:11274177

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:10254335

Комплект:8

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:A820102010678

Комплект:8

Примечание:

№ на схеме:9

Наименование:Bolt M24×240GB5782 10.9

Каталожный номер:A210110000108

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M24GB6170 Grade 10

Каталожный номер:A210307000007

Комплект:4

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:11325610

Комплект:2

Примечание:

№ на схеме:12

Наименование:Roll, pin

Каталожный номер:11823196

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:10254242

Комплект:4

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:A820102010744

Комплект:20

Примечание:

№ на схеме:15

Наименование:Bolt M20×45GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 20GB97.1

Каталожный номер:A210406000014

Комплект:2

Примечание:

№ на схеме:17

Наименование:Roll, pin

Каталожный номер:11347587

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve, shaft

Каталожный номер:11172131

Комплект:2

Примечание:

№ на схеме:19

Наименование:Roll, pin

Каталожный номер:11347590

Комплект:1

Примечание:

№ на схеме:20

Наименование:Roll, pin

Каталожный номер:11347592

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M16×30GB5783 10.9

Каталожный номер:A210111000263

Комплект:2

Примечание:

№ на схеме:23

Наименование:Work device Tube

Каталожный номер:12829804

Комплект:1

Примечание:

№ на схеме:24

Наименование:Lubricating pipeline

Каталожный номер:13488080

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plate, pressure

Каталожный номер:10951430

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:A820101041077

Комплект:4

Примечание:
