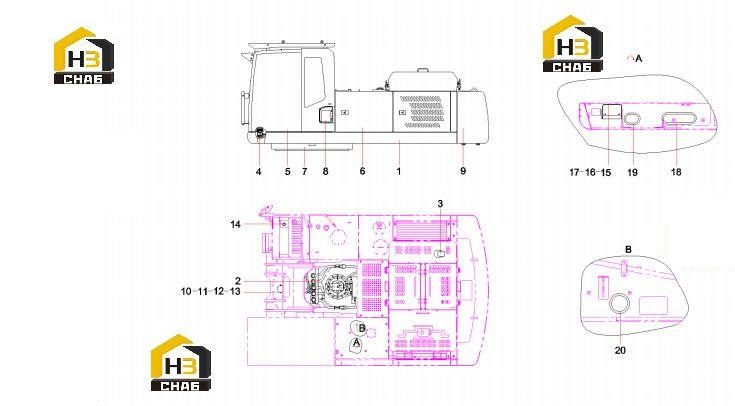

Устройство поворотной рамы 12049888

← Компоненты основные экскаватора sy465c2 12125280 Трубопровод гидравлической системы 12079421 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Revolving frame

Каталожный номер:12847289

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipeline, main, hydraulic

Каталожный номер:12079421

Комплект:1

Примечание:

№ на схеме:3

Наименование:Power train

Каталожный номер:11998178

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipeline, pilot

Каталожный номер:11625751

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cab SY385C1M2KS.1.5B

Каталожный номер:12631266

Комплект:1

Примечание:

№ на схеме:6

Наименование:General assembly of covering parts

Каталожный номер:12846020

Комплект:1

Примечание:

№ на схеме:7

Наименование:Swing mechanism

Каталожный номер:11169704

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air conditioning system

Каталожный номер:11998988

Комплект:1

Примечание:

№ на схеме:9

Наименование:Counterweight GP

Каталожный номер:11636942

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60060572

Комплект:2

Примечание:

№ на схеме:14

Наименование:Jacket, rubber

Каталожный номер:11169936

Комплект:3

Примечание:

№ на схеме:15

Наименование:Plate, guard, relay

Каталожный номер:11170153

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8×25GB5783

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:8GB97.1

№ на схеме:18

Наименование:Rubber protective

Каталожный номер:12380809

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber protective

Каталожный номер:12316166

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rubber protective

Каталожный номер:12385587

Комплект:1

Примечание:
