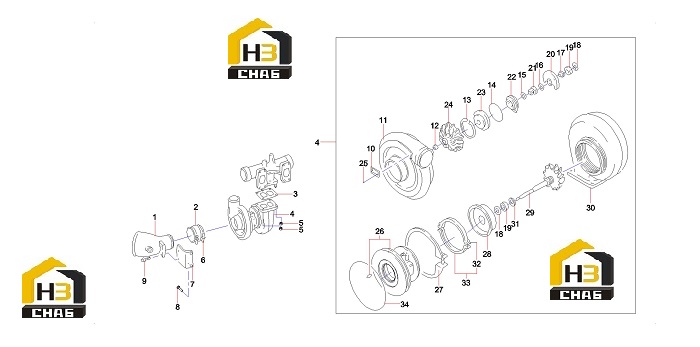

Турбонагнетатель 60077923

← Двигатель 60040290 Турбонагнетатель 60077923 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coupler AS

Каталожный номер:60076254

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:60076849

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:60076321

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turbocharger

Каталожный номер:B220299000222

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:60076619

Комплект:8

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:60076499

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:60076772

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:60076687

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:60076675

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plate, Serial Number

Каталожный номер:60076739

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:60076174

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:60076610

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lock, Retainer

Каталожный номер:60076565

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60076821

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, Piston

Каталожный номер:60076522

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, Thrust

Каталожный номер:60076207

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, Thrust

Каталожный номер:60076208

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lock, Retainer

Каталожный номер:60076564

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:60076247

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bearing

Каталожный номер:60076241

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sleeve

Каталожный номер:60076871

Комплект:1

Примечание:

№ на схеме:22

Наименование:Deflector

Каталожный номер:60076196

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate

Каталожный номер:60076155

Комплект:1

Примечание:

№ на схеме:24

Наименование:Impeller

Каталожный номер:60076187

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rivet

Каталожный номер:60076736

Комплект:1

Примечание:

№ на схеме:26

Наименование:Housing

Каталожный номер:60076584

Комплект:1

Примечание:

№ на схеме:27

Наименование:Lock, Retainer

Каталожный номер:60076566

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate

Каталожный номер:60076305

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shaft & Turbine

Каталожный номер:60076798

Комплект:1

Примечание:

№ на схеме:30

Наименование:Housing - Turbocharger

Каталожный номер:60076758

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring, Piston

Каталожный номер:60076521

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:60076656

Комплект:1

Примечание:

№ на схеме:33

Наименование:Coupler AS

Каталожный номер:60076255

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:60076822

Комплект:1

Примечание:
