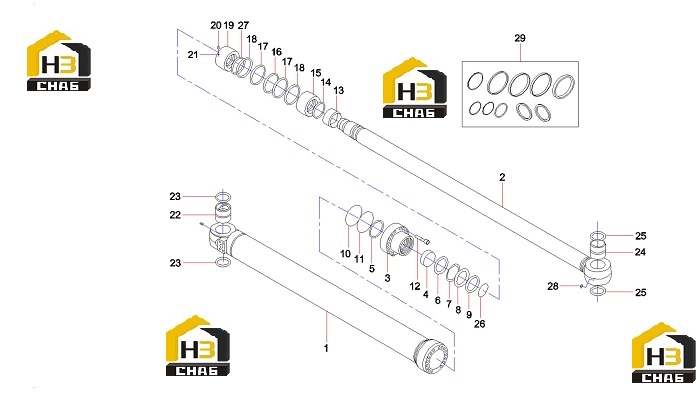

Цилиндр стрелы 60110358

← Цилиндр стрелы 11827220 Цилиндр стрелы 60110358 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cylinder body

Каталожный номер:60154004

Комплект:1

Примечание:

№ на схеме:2

Наименование:piston rod

Каталожный номер:60154017

Комплект:1

Примечание:

№ на схеме:3

Наименование:end cover

Каталожный номер:60154001

Комплект:1

Примечание:

№ на схеме:4

Наименование:shaft sleeve

Каталожный номер:60154011

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining Ring

Каталожный номер:60153991

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bumper Sleeve

Каталожный номер:60153979

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal Ring

Каталожный номер:60154048

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retaining Ring

Каталожный номер:60154024

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retaining Ring

Каталожный номер:60154002

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60154032

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60153988

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:21029919

Комплект:14

Примечание:M18×100GB5782 10.9

№ на схеме:13

Наименование:Bumper Sleeve

Каталожный номер:60153981

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bumper Sleeve

Каталожный номер:60154042

Комплект:1

Примечание:

№ на схеме:15

Наименование:piston rod

Каталожный номер:60154016

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal Ring

Каталожный номер:60154045

Комплект:1

Примечание:

№ на схеме:17

Наименование:Guide ring

Каталожный номер:60154038

Комплект:2

Примечание:

№ на схеме:18

Наименование:RING

Каталожный номер:60153985

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:60154029

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60154026

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:22

Наименование:shaft sleeve

Каталожный номер:60154030

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, dust

Каталожный номер:60044360

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sleeve, shaft

Каталожный номер:60046228

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, dust

Каталожный номер:60046231

Комплект:2

Примечание:

№ на схеме:26

Наименование:Dust Ring

Каталожный номер:60154040

Комплект:1

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:60153996

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cup, oil

Каталожный номер:A880899010002

Комплект:2

Примечание:

№ на схеме:29

Наименование:Boom cylinder sealing element

Каталожный номер:60180068

Комплект:1

Примечание:JSY46-DB
