Цилиндр рукояти 12829673

Цилиндр рукояти 12829673

← Цилиндр стрелы 11827360 Цилиндр рукояти 12829673 →

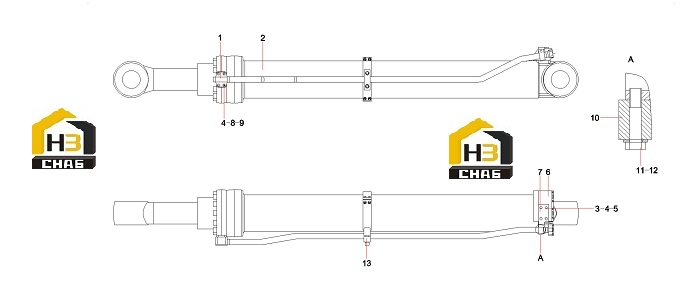

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:12153421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Arm cylinder
Каталожный номер:60164500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw m14x100_gb70_1
Каталожный номер:A210204000275
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:60238781
Комплект:8
Примечание:14GB97.1
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:B230101000996
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector
Каталожный номер:10850689
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe Clamp
Каталожный номер:12153422
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:A210204000366
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring 40.7×3.5JISB2401
Каталожный номер:B230101000578
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp, pipe
Каталожный номер:10529264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M12×70GB5782 10.9
Каталожный номер:A210110000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:pipe clip combination
Каталожный номер:12849441
Комплект:1
Примечание:
