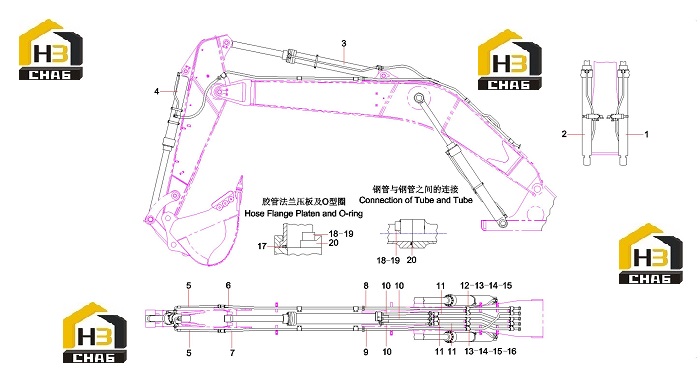

Трубопровод стрелы 12829804

← Крепление ковша 12822767 Трубопровод стрелы 12829804 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder AS, boom

Каталожный номер:11827220

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder AS, boom

Каталожный номер:11827360

Комплект:1

Примечание:

№ на схеме:3

Наименование:Arm cylinder assembly

Каталожный номер:12829673

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bucket cylinder assembly

Каталожный номер:12829660

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:60042169

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bucket steel pipe

Каталожный номер:12217398

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bucket steel pipe

Каталожный номер:12217275

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bucket steel pipe

Каталожный номер:12218669

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bucket steel pipe

Каталожный номер:12217336

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:60040628

Комплект:3

Примечание:

№ на схеме:11

Наименование:Arm steel pipe

Каталожный номер:12218734

Комплект:3

Примечание:

№ на схеме:12

Наименование:Clamp, pipe

Каталожный номер:11167545

Комплект:10

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:11168201

Комплект:19

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000642

Комплект:28

Примечание:16GB97.1

№ на схеме:15

Наименование:Bolt M16×40GB5783 10.9

Каталожный номер:A210111000053

Комплект:28

Примечание:

№ на схеме:16

Наименование:Clamp, pipe

Каталожный номер:11167527

Комплект:18

Примечание:

№ на схеме:17

Наименование:O-ring 40.7×3.5JISB2401

Каталожный номер:B230101000578

Комплект:12

Примечание:

№ на схеме:18

Наименование:Washer 14GB93

Каталожный номер:A210401000003

Комплект:48

Примечание:

№ на схеме:19

Наименование:Screw M14×50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:48

Примечание:

№ на схеме:20

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:20

Примечание:
