Трубопровод редуктора 12079408

← Компоненты клапана (часть 5) b220401001326 Трубопровод рукояти 12055959 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

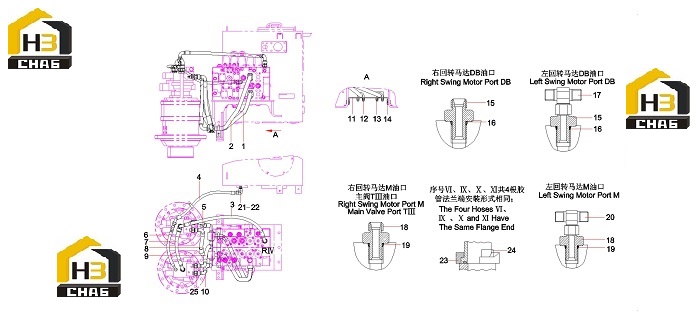

№ на схеме:1

Наименование:Pipe, swing

Каталожный номер:12061749

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe, swing

Каталожный номер:12061882

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:60083344

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000894

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:60012959

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103001444

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103002063

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:60012960

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:60012961

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:60012958

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:10526141

Комплект:1

Примечание:

№ на схеме:12

Наименование:U-bolt

Каталожный номер:11135959

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt M12×30GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205001149

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring 13.8×2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000413

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205002352

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring 23.7×3.5JISB2401

Каталожный номер:B230101000356

Комплект:6

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A820205000843

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, pipe

Каталожный номер:B210780000025

Комплект:1

Примечание:

№ на схеме:23

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:8

Примечание:

№ на схеме:24

Наименование:Screw M10×35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:16

Примечание:

№ на схеме:25

Наименование:Nozzle

Каталожный номер:A820205001175

Комплект:4

Примечание:
