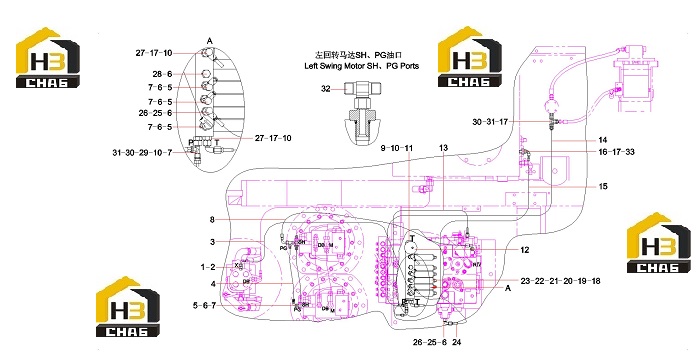

Трубопровод электромагнитного клапана 11625533

Каталожный номер:A820205001148

Комплект:1

Примечание:

№ на схеме:1

Каталожный номер:A820205001148

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 10.9×2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 10.9×2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:B230103002373

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:B230103002373

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber Hose

Каталожный номер:B230103001213

Комплект:2

Примечание:

№ на схеме:4

Наименование:Rubber Hose

Каталожный номер:B230103001213

Комплект:2

Примечание:

№ на схеме:5

Каталожный номер:A820205002445

Комплект:7

Примечание:

№ на схеме:5

Каталожный номер:A820205002445

Комплект:7

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:10

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:10

Примечание:

№ на схеме:7

Каталожный номер:B210780000636

Комплект:6

Примечание:

№ на схеме:7

Каталожный номер:B210780000636

Комплект:6

Примечание:

№ на схеме:8

Каталожный номер:B230103003320

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:B230103003320

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 13.8×2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:10

Наименование:O-ring 13.8×2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:11449504

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:11449504

Комплект:1

Примечание:

№ на схеме:12

Наименование:Accumulator

Каталожный номер:60137145

Комплект:1

Примечание:

№ на схеме:12

Наименование:Accumulator

Каталожный номер:60137145

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:21017526

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:21017526

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103002291

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103002291

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:A831413150000

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:A831413150000

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:10541251

Комплект:1

Примечание:G1/2-M18

№ на схеме:16

Каталожный номер:10541251

Комплект:1

Примечание:G1/2-M18

№ на схеме:17

Каталожный номер:B210780000024

Комплект:4

Примечание:

№ на схеме:17

Каталожный номер:B210780000024

Комплект:4

Примечание:

№ на схеме:18

Наименование:Valve GP, solenoid, directional

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve GP, solenoid, directional

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M10×70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:M10×70GB70.1 10.9

№ на схеме:19

Наименование:Screw M10×70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:M10×70GB70.1 10.9

№ на схеме:20

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bracket, solenoid valve

Каталожный номер:11625169

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket, solenoid valve

Каталожный номер:11625169

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M12×30GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt M12×30GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:24

Каталожный номер:B230103000730

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:B230103000730

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:A820205000940

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:A820205000940

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:A820205000961

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:A820205000961

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector, filter

Каталожный номер:12395992

Комплект:1

Примечание:G3/8-M18

№ на схеме:29

Наименование:Connector, filter

Каталожный номер:12395992

Комплект:1

Примечание:G3/8-M18

№ на схеме:30

Каталожный номер:B210780000016

Комплект:2

Примечание:

№ на схеме:30

Каталожный номер:B210780000016

Комплект:2

Примечание:

№ на схеме:31

Каталожный номер:B210780000683

Комплект:2

Примечание:

№ на схеме:31

Каталожный номер:B210780000683

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:B210780000631

Комплект:2

Примечание:

№ на схеме:32
