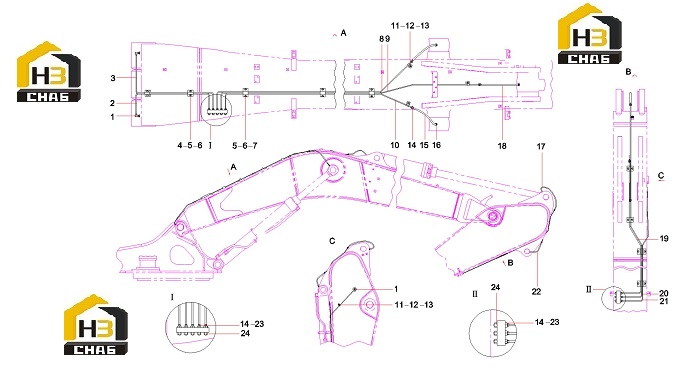

Система смазки стрелы 13488080

← Цилиндр ковша 12829660 Соединение a810201031035 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A229900006985

Комплект:3

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:12582159

Комплект:1

Примечание:

№ на схеме:3

Наименование:pipe SY465C1M2KS.3.6-5

Каталожный номер:12582160

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:11156457

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000633

Комплект:18

Примечание:8GB97.1

№ на схеме:6

Наименование:Bolt M8×16GB5783 10.9

Каталожный номер:A210111000342

Комплект:18

Примечание:

№ на схеме:7

Наименование:Clamp, pipe

Каталожный номер:A820101211948

Комплект:5

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:11153549

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe

Каталожный номер:11153548

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:11153547

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp, pipe

Каталожный номер:A820101211947

Комплект:5

Примечание:

№ на схеме:12

Наименование:Bolt M10×16GB5783 10.9

Каталожный номер:A210111000195

Комплект:5

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000637

Комплект:5

Примечание:10GB97.1

№ на схеме:14

Наименование:Connector

Каталожный номер:A810201031035

Комплект:13

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103000811

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205000858

Комплект:5

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103007363

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103000815

Комплект:1

Примечание:

№ на схеме:19

Наименование:pipe SY465C5M2KS.3.6K-3

Каталожный номер:13243676

Комплект:1

Примечание:

№ на схеме:20

Наименование:pipe SY465C5M2KS.3.6K-2

Каталожный номер:13243675

Комплект:1

Примечание:

№ на схеме:21

Наименование:pipe SY465C5M2KS.3.6K-1

Каталожный номер:13243674

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:21030937

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:8

Примечание:

№ на схеме:24

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:8

Примечание:
