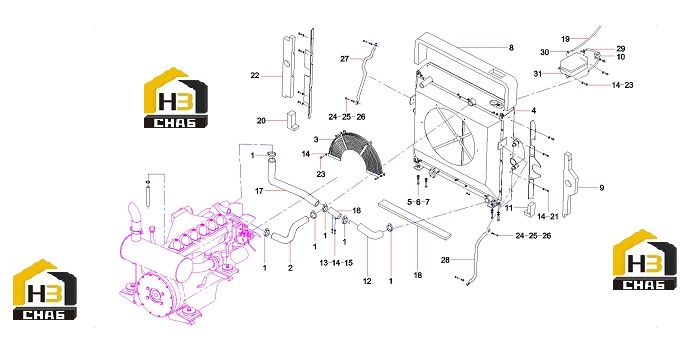

Система охлаждения 11994642

← Фильтр воздушный 60125399 Система охлаждения 11994642 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp, T-type

Каталожный номер:60202886

Комплект:6

Примечание:

№ на схеме:2

Наименование:Hose,rad inlet

Каталожный номер:12783437

Комплект:1

Примечание:

№ на схеме:3

Наименование:Guard AS, fan

Каталожный номер:A810102099170

Комплект:1

Примечание:

№ на схеме:4

Наименование:Radiator

Каталожный номер:60172033

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M20×50GB5783 10.9

Каталожный номер:A210111000221

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000646

Комплект:4

Примечание:20GB97.1

№ на схеме:7

Наименование:Washer 20GB93

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:8

Наименование:sponge

Каталожный номер:11930832

Комплект:1

Примечание:

№ на схеме:9

Наименование:spong

Каталожный номер:11833469

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, cord

Каталожный номер:A230200000169

Комплект:3

Примечание:

№ на схеме:11

Наименование:sponge

Каталожный номер:11930794

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE,RAD

Каталожный номер:12783488

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8×30GB5783 10.9

Каталожный номер:A210111000293

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000633

Комплект:16

Примечание:8GB97.1

№ на схеме:15

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:8GB93

№ на схеме:16

Наименование:pipe,RAD outlet connector

Каталожный номер:11833528

Комплект:1

Примечание:

№ на схеме:17

Наименование:hose，RAD

Каталожный номер:12783529

Комплект:1

Примечание:

№ на схеме:18

Наименование:sponge

Каталожный номер:11930788

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:A820606031042

Комплект:1

Примечание:

№ на схеме:20

Наименование:sponge

Каталожный номер:11930768

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8×20GB5783

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:22

Наименование:Foam,sealing

Каталожный номер:11833462

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8×25GB5783 10.9

Каталожный номер:A210111000323

Комплект:8

Примечание:

№ на схеме:24

Наименование:Bolt M14×40GB5783-00 10.9

Каталожный номер:A210111000208

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:60238781

Комплект:4

Примечание:14GB97.1

№ на схеме:26

Наименование:Washer 14GB93

Каталожный номер:24000612

Комплект:4

Примечание:

№ на схеме:27

Наименование:rear bar

Каталожный номер:11833508

Комплект:1

Примечание:

№ на схеме:28

Наименование:bar,right

Каталожный номер:11833513

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:A820606031041

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, hose

Каталожный номер:60202895

Комплект:3

Примечание:φ8-φ16

№ на схеме:31

Наименование:Tank GP, reserve

Каталожный номер:60144197

Комплект:1

Примечание:
