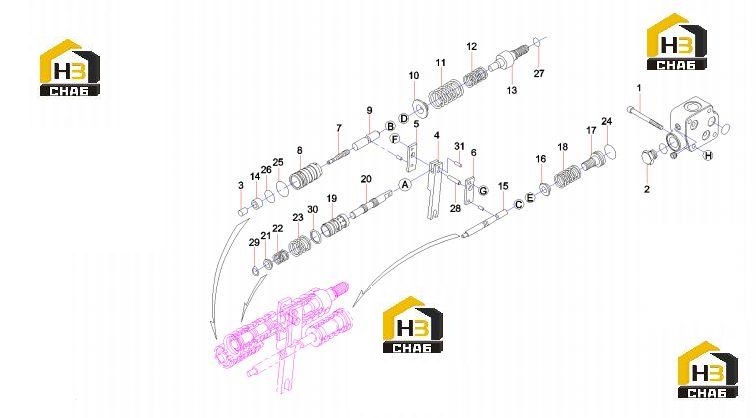

Регулятор насоса 60063719

← Комплектующие насоса 60015495 Комплектующие регулятора насоса 60063719 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M6×60GB70.1 10.9

Каталожный номер:A210204000486

Комплект:4

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:60008724

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:60075462

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lever

Каталожный номер:60075481

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lever

Каталожный номер:60008532

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lever

Каталожный номер:60075482

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston

Каталожный номер:60075432

Комплект:1

Примечание:

№ на схеме:8

Наименование:Body, valve

Каталожный номер:60075394

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pushrod, valve

Каталожный номер:60008524

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seat, spring

Каталожный номер:60008494

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring, outer

Каталожный номер:60075416

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring, inner

Каталожный номер:60075415

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rod, adjusting

Каталожный номер:60008526

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve

Каталожный номер:60075411

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:60008520

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seat, spring

Каталожный номер:60008495

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rod, adjusting

Каталожный номер:60075378

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:60075414

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sleeve, valve

Каталожный номер:60075392

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shaft, thrust

Каталожный номер:60008538

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seat, spring

Каталожный номер:60008539

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring

Каталожный номер:60008541

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:60008540

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:60008702

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60008703

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60008701

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60008709

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:60008736

Комплект:1

Примечание:

№ на схеме:29

Наименование:Gasket

Каталожный номер:60009938

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ring, retaining

Каталожный номер:60008748

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pin

Каталожный номер:60008734

Комплект:1

Примечание:
