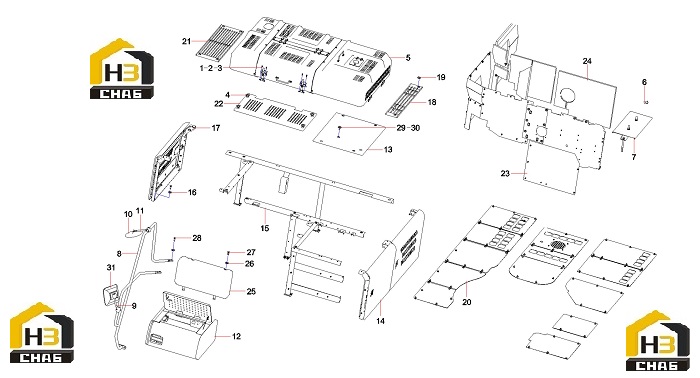

Обвес корпуса экскаватора 12846020

← Рычаги управления 13284295 Капот 11845898 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8×30GB5783 10.9

Каталожный номер:A210111000293

Комплект:8

Примечание:

№ на схеме:1

Наименование:Bolt M8×30GB5783 10.9

Каталожный номер:A210111000293

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:8GB97.1

№ на схеме:2

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:8GB97.1

№ на схеме:3

Наименование:Washer

Каталожный номер:24000511

Комплект:8

Примечание:8GB93

№ на схеме:3

Наименование:Washer

Каталожный номер:24000511

Комплект:8

Примечание:8GB93

№ на схеме:4

Наименование:Plug, rubber

Каталожный номер:11678878

Комплект:23

Примечание:

№ на схеме:4

Наименование:Plug, rubber

Каталожный номер:11678878

Комплект:23

Примечание:

№ на схеме:5

Наименование:Engine hood GP

Каталожный номер:11845898

Комплект:1

Примечание:

№ на схеме:5

Наименование:Engine hood GP

Каталожный номер:11845898

Комплект:1

Примечание:

№ на схеме:6

Наименование:Reserve Tank

Каталожный номер:12640895

Комплект:1

Примечание:

№ на схеме:6

Наименование:Reserve Tank

Каталожный номер:12640895

Комплект:1

Примечание:

№ на схеме:7

Наименование:Protection AS, battery box

Каталожный номер:11864444

Комплект:1

Примечание:

№ на схеме:7

Наименование:Protection AS, battery box

Каталожный номер:11864444

Комплект:1

Примечание:

№ на схеме:8

Наименование:Handhold AS

Каталожный номер:11168860

Комплект:1

Примечание:

№ на схеме:8

Наименование:Handhold AS

Каталожный номер:11168860

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket, mirror

Каталожный номер:12046539

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket, mirror

Каталожный номер:12046539

Комплект:1

Примечание:

№ на схеме:10

Наименование:Mirror, rear view,counterweight

Каталожный номер:60121095

Комплект:1

Примечание:

№ на схеме:10

Наименование:Mirror, rear view,counterweight

Каталожный номер:60121095

Комплект:1

Примечание:

№ на схеме:11

Наименование:support assemble-rear view mirror

Каталожный номер:12046505

Комплект:1

Примечание:

№ на схеме:11

Наименование:support assemble-rear view mirror

Каталожный номер:12046505

Комплект:1

Примечание:

№ на схеме:12

Наименование:Toolbox AS

Каталожный номер:12673959

Комплект:1

Примечание:

№ на схеме:12

Наименование:Toolbox AS

Каталожный номер:12673959

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover, front, left

Каталожный номер:12581245

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover, front, left

Каталожный номер:12581245

Комплект:1

Примечание:

№ на схеме:14

Наименование:Left Door Assy

Каталожный номер:12772176

Комплект:1

Примечание:

№ на схеме:14

Наименование:Left Door Assy

Каталожный номер:12772176

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket GP

Каталожный номер:12761888

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket GP

Каталожный номер:12761888

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000639

Комплект:24

Примечание:12GB97.1

№ на схеме:16

Наименование:Washer

Каталожный номер:24000639

Комплект:24

Примечание:12GB97.1

№ на схеме:17

Наименование:Right Door Assy.

Каталожный номер:12770891

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right Door Assy.

Каталожный номер:12770891

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover, upper, rear left

Каталожный номер:11168199

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover, upper, rear left

Каталожный номер:11168199

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:19

Примечание:

№ на схеме:19

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:19

Примечание:

№ на схеме:20

Наименование:Bottom cover plate assembly

Каталожный номер:12855875

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bottom cover plate assembly

Каталожный номер:12855875

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover, upper, rear right

Каталожный номер:11167808

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover, upper, rear right

Каталожный номер:11167808

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover, upper, middle

Каталожный номер:11167550

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover, upper, middle

Каталожный номер:11167550

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clapboard Assy

Каталожный номер:11987349

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clapboard Assy

Каталожный номер:11987349

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sponge assem

Каталожный номер:11987137

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sponge assem

Каталожный номер:11987137

Комплект:1

Примечание:

№ на схеме:25

Наименование:Box, ornament

Каталожный номер:11166700

Комплект:1

Примечание:

№ на схеме:25

Наименование:Box, ornament

Каталожный номер:11166700

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:26

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:27

Наименование:Bolt M10×25GB5783

Каталожный номер:A210111000018

Комплект:8

Примечание:

№ на схеме:27

Наименование:Bolt M10×25GB5783

Каталожный номер:A210111000018

Комплект:8

Примечание:

№ на схеме:28

Наименование:Bolt M12×35GB5783

Каталожный номер:A210111000039

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt M12×35GB5783

Каталожный номер:A210111000039

Комплект:6

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:24000646

Комплект:9

Примечание:20GB97.1

№ на схеме:29

Наименование:Washer

Каталожный номер:24000646

Комплект:9

Примечание:20GB97.1

№ на схеме:30

Наименование:Bolt M16×35GB5783 10.9

Каталожный номер:A210111000212

Комплект:9

Примечание:

№ на схеме:30

Наименование:Bolt M16×35GB5783 10.9

Каталожный номер:A210111000212

Комплект:9

Примечание:

№ на схеме:31

Наименование:Mirror

Каталожный номер:60126001

Комплект:1

Примечание:

№ на схеме:31

Наименование:Mirror

Каталожный номер:60126001

Комплект:1

Примечание:
