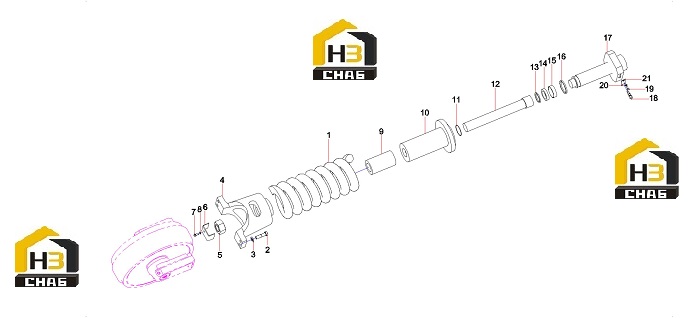

Натяжитель b229900001983

← Колесо направляющее b229900001982 Натяжитель b229900001983 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spring

Каталожный номер:60072416

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M24×80GB5783 10.9

Каталожный номер:A210111000321

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:4

Примечание:

№ на схеме:4

Наименование:Seat, connection

Каталожный номер:60072427

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut, retaining

Каталожный номер:60072429

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate, lock

Каталожный номер:60072414

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210110000162

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:10132662

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve, spacer

Каталожный номер:60072422

Комплект:1

Примечание:

№ на схеме:10

Наименование:Block, cylinder

Каталожный номер:60072421

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60072444

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rod, pull

Каталожный номер:60072426

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, retaining

Каталожный номер:60072417

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, sealing

Каталожный номер:60072449

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, wear correction

Каталожный номер:60072453

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, dust

Каталожный номер:60072460

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rod, piston

Каталожный номер:60072425

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve, grease

Каталожный номер:B229900000862

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M16×55GB5783 10.9

Каталожный номер:A210111000054

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate, support

Каталожный номер:A820101010372

Комплект:1

Примечание:
